STEP · IGES · BREP → DXF · PDF · SVG · PNG

Первый вариант КД из STEP

За минуты вместо дней

Загрузите 3D-модель — получите лист с видами, разрезами, размерами и основной надписью. Посмотреть можно бесплатно и без регистрации.

Перетащите файл STEP, IGES или BREP или нажмите, чтобы выбрать · до 100 МБ · построение начнётся сразу, бесплатно

Попробовать на примере

Загружая модель, вы принимаете оферту и условия использования. Просмотр бесплатный, без регистрации.

Не загружайте конфиденциальные модели без согласованных условий. Для рабочего парка — NDA и закрытый контур.

A3 · М 1:1
2 изображения
6 размеров
аудит размерной схемы: 0 замечаний

A4 · М 2,5:1
3 изображения
11 размеров
аудит размерной схемы: 0 замечаний

A3 · М 1:1
3 изображения
10 размеров
аудит размерной схемы: 0 замечаний

A4 · М 1:4
2 изображения
15 размеров
аудит размерной схемы: 0 замечаний

A4 · М 1:2
1 изображение
6 размеров
аудит размерной схемы: 0 замечаний

Фланец · A3 · линии и размеры — из DXF построенного листа

Как это работает

STEP · деталь

01 · Загрузка
STEP, IGES или BREP. Сборка или деталь.
Анализ геометрии
- класс: корпусная деталь
- габарит 220 × 170 × 130 мм
- отверстий: 6
- плоскостей симметрии: 3

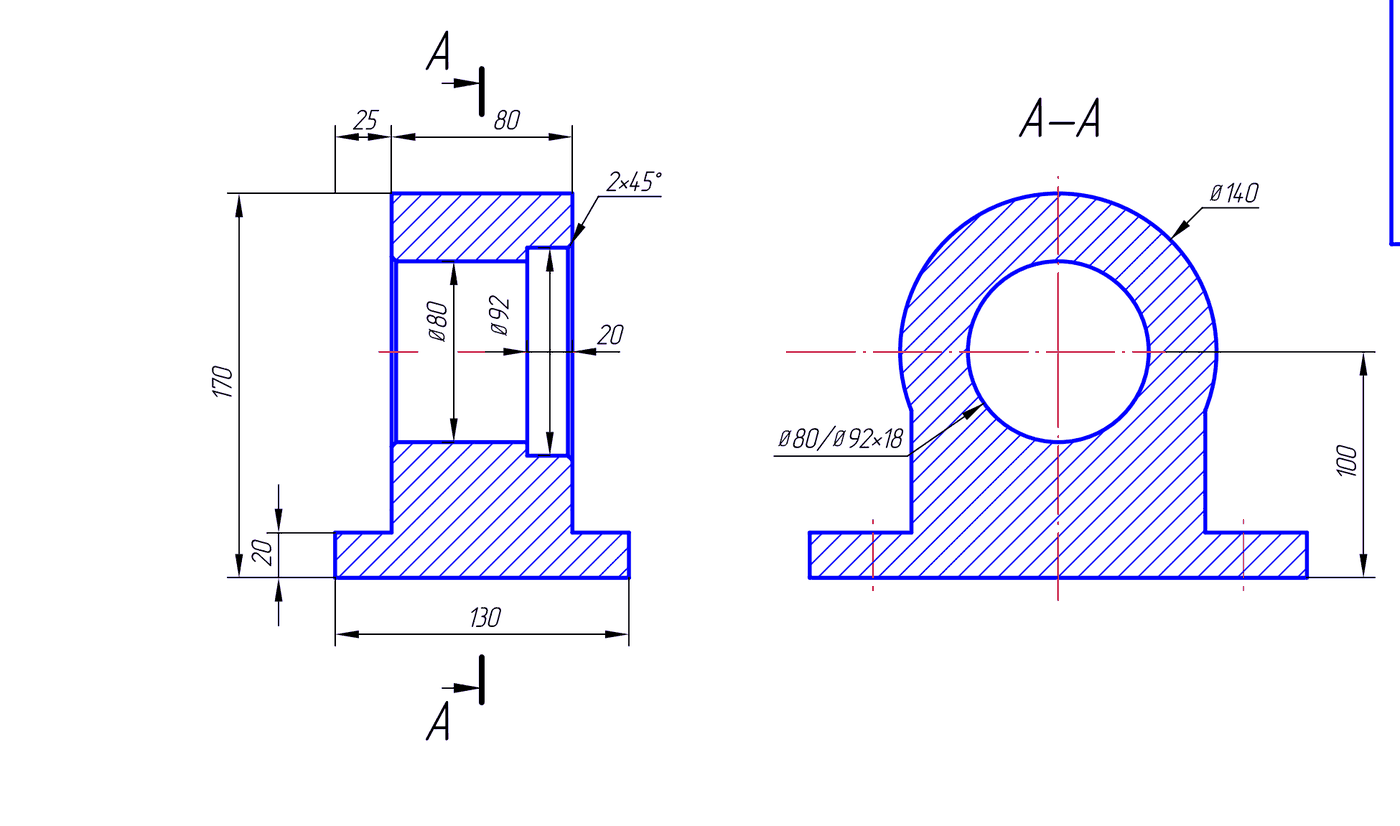

- главный вид — разрез · сечение А–А
02 · Анализ геометрии
Определение класса детали, главного вида, необходимых разрезов и сечений.
Проекции · штриховка · размеры
- 18 размеров
- отверстия 6 из 6
03 · Построение
Проекции с удалением невидимых линий, штриховка разрезов, простановка размеров, компоновка на листе.
A3 · М 1:2,5
- ГОСТ 2.104
- DXF · PDF · SVG · PNG
04 · Лист

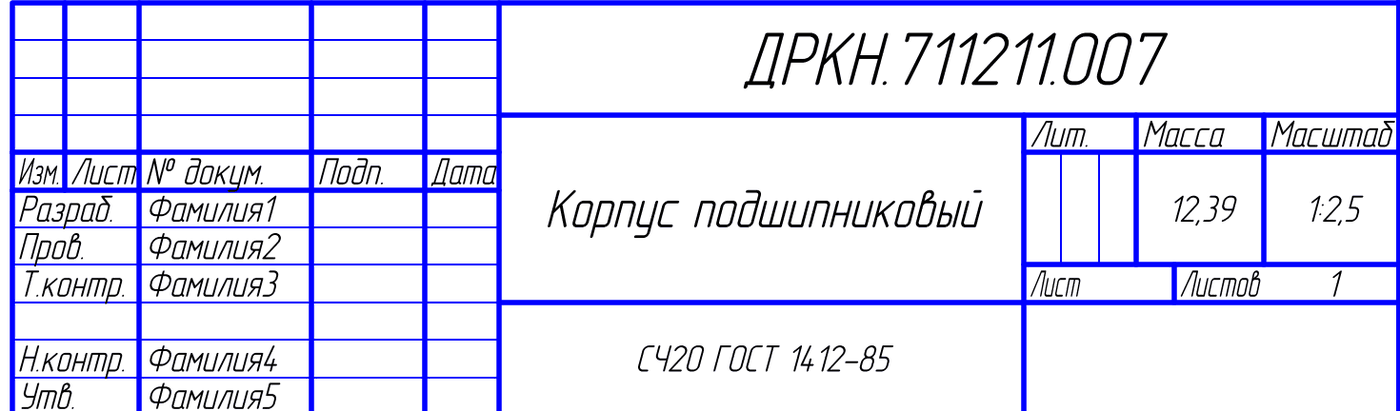

Рамка, основная надпись по ГОСТ 2.104, спецификация для сборки. Выгрузка в DXF — редактируется в вашей САПР.

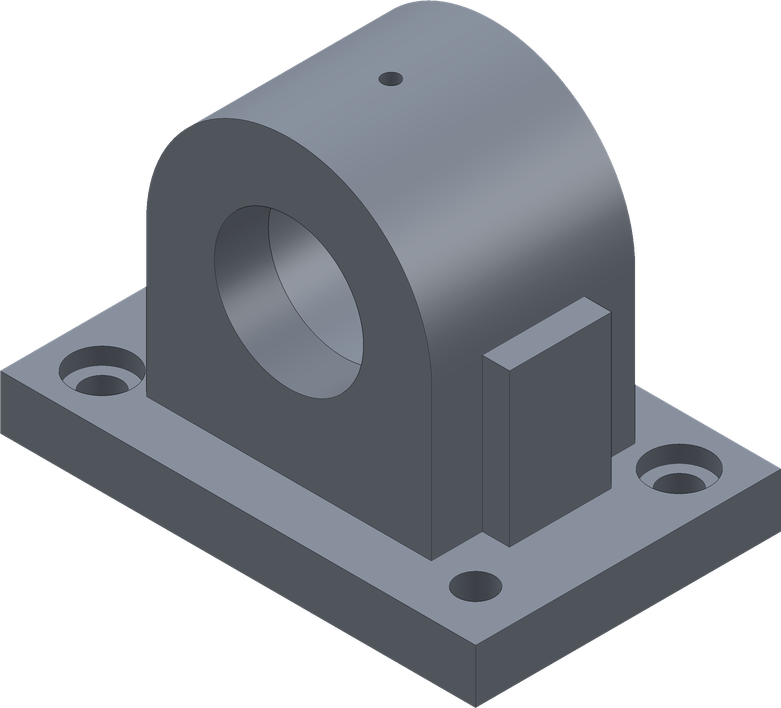

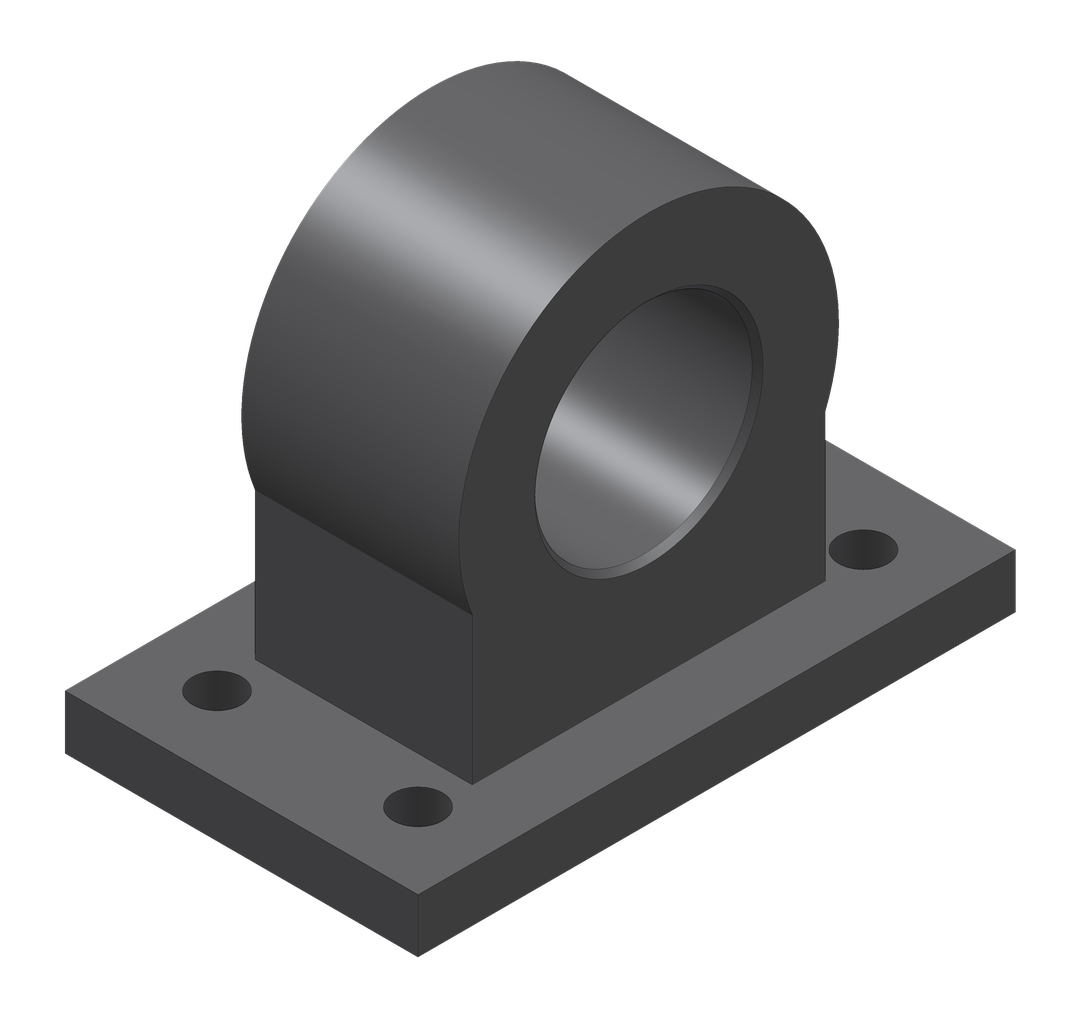

Кадры — реальный лист «Корпус подшипниковый» (ДРКН.711211.007, A3): наглядное изображение модели и вырезки из построенного листа; подписи — из отчёта движка.

Что получается

Примеры чертежей: детали и сборки — у сборки весь комплект: сборочные чертежи, спецификации и чертежи деталей. Откройте любой лист, чтобы рассмотреть его в полном разрешении.

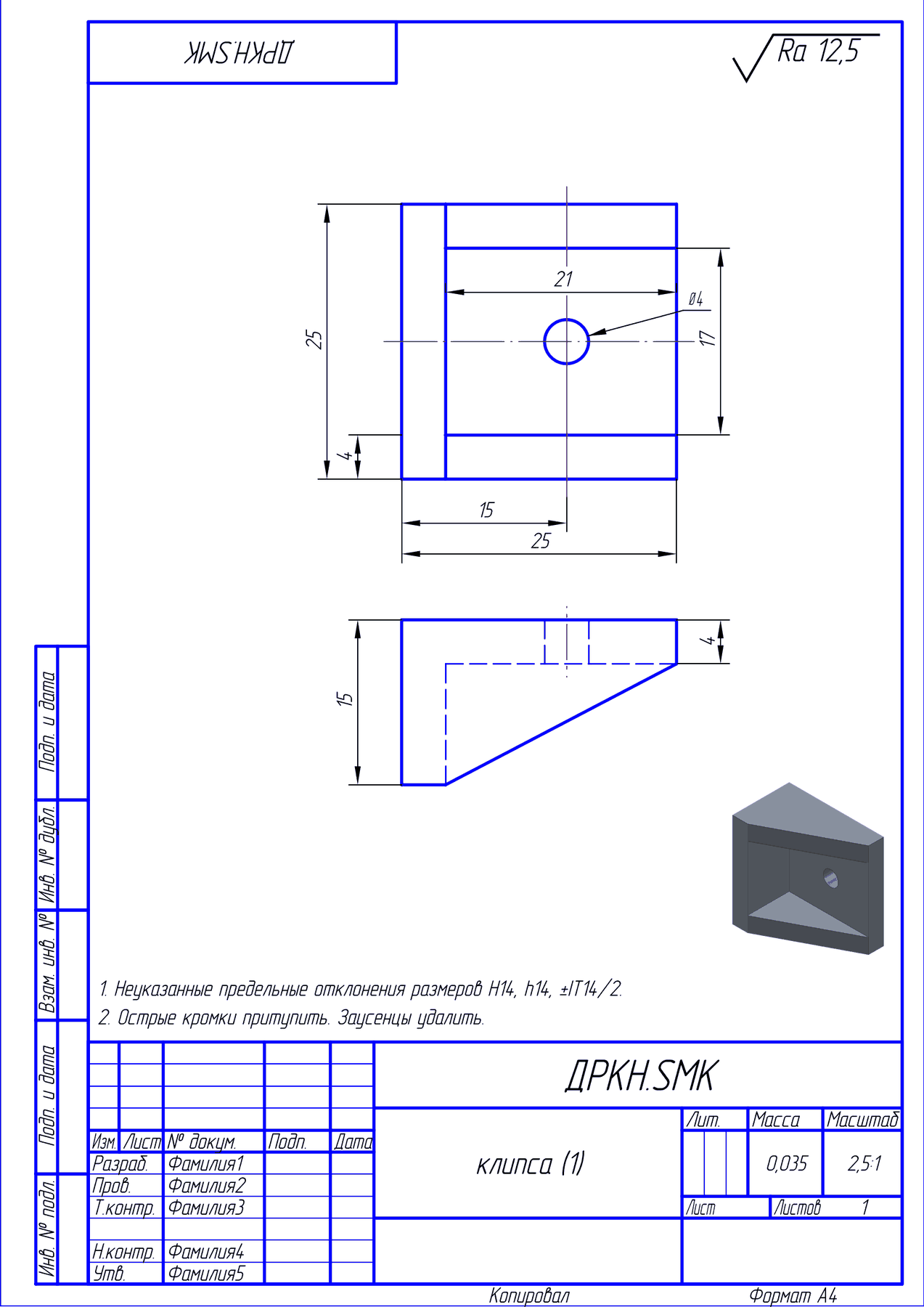

A4 · 2,5:1

Клипса

ДРКН.SMK · 2 изображения · 9 размеров · отверстия 1 из 1

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал; подтвердить класс детали.

Первый вариант, до ручной доводки

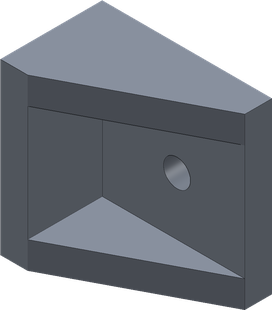

A3 · 1:1

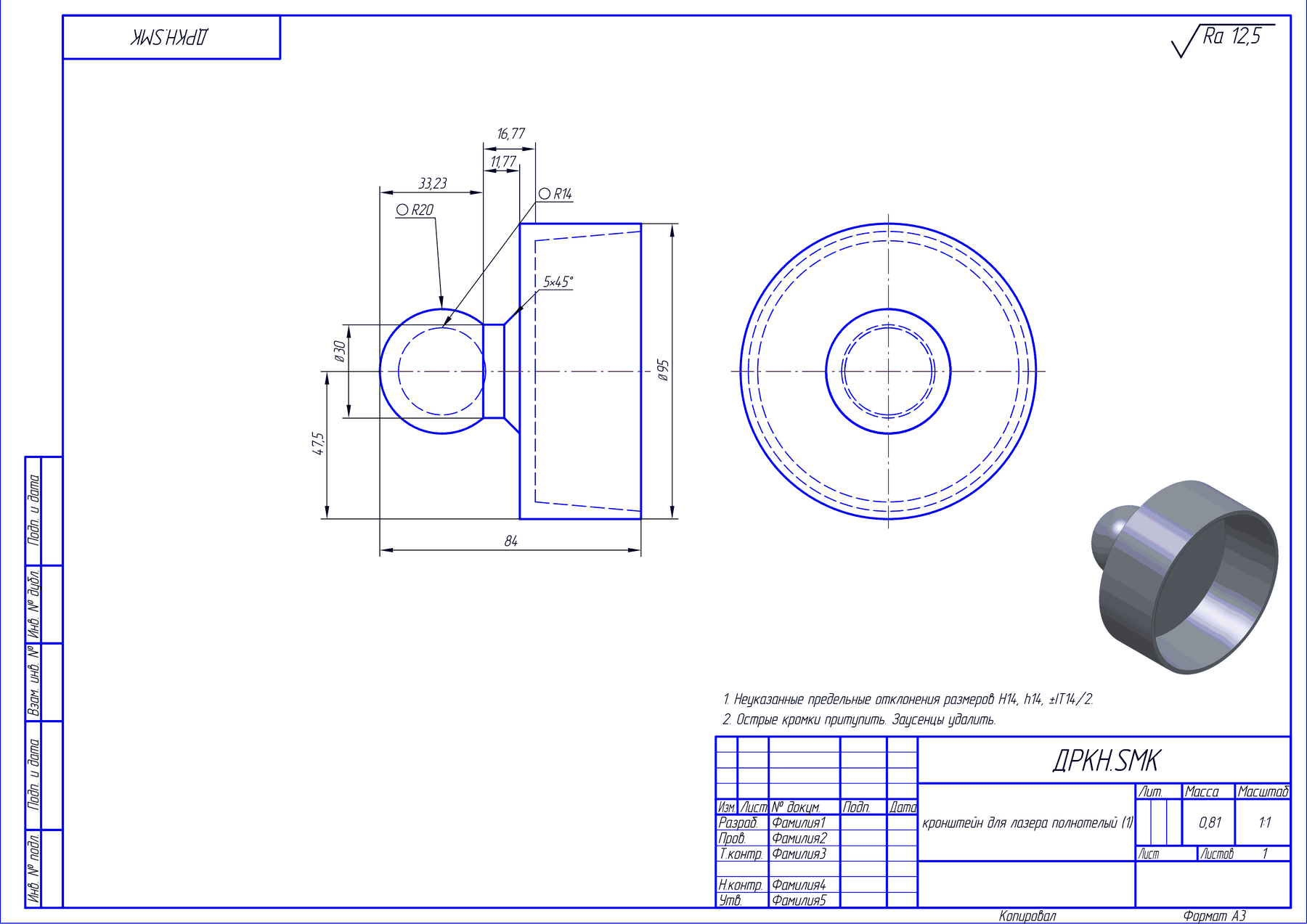

Кронштейн для лазера

ДРКН.SMK · 2 изображения · 10 размеров

Главный вид, вид слева.

КонструкторуРешение конструктора по замечанию движка; проверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A3 · 1:2

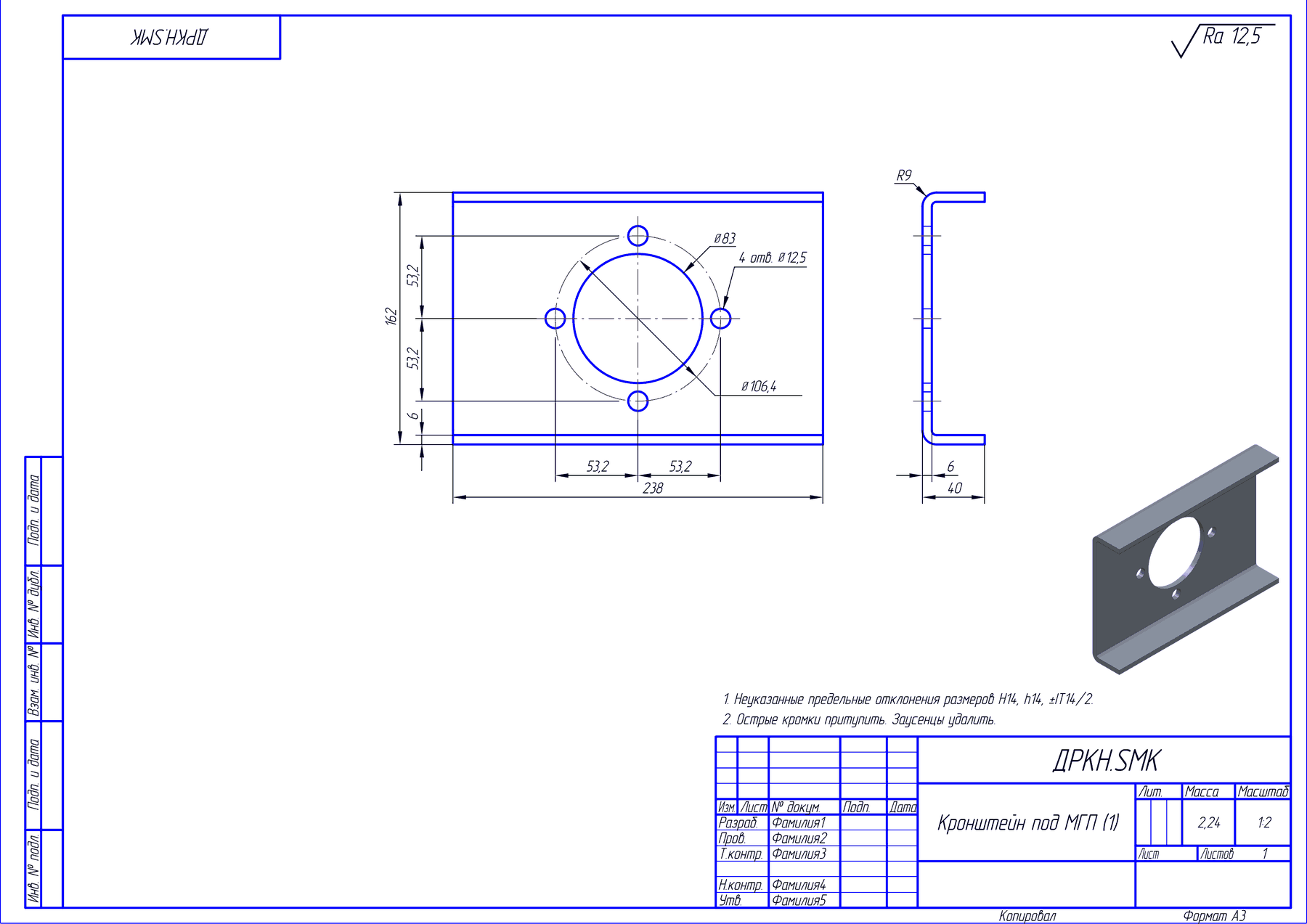

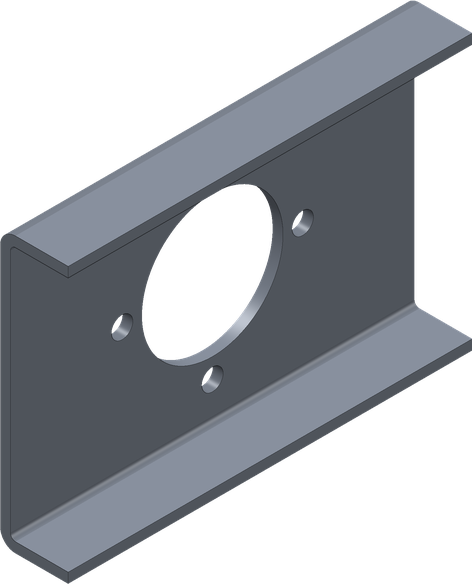

Кронштейн под МГП

ДРКН.SMK · 2 изображения · 13 размеров · отверстия 5 из 5

Главный вид, вид слева.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал; подтвердить класс детали.

Первый вариант, до ручной доводки

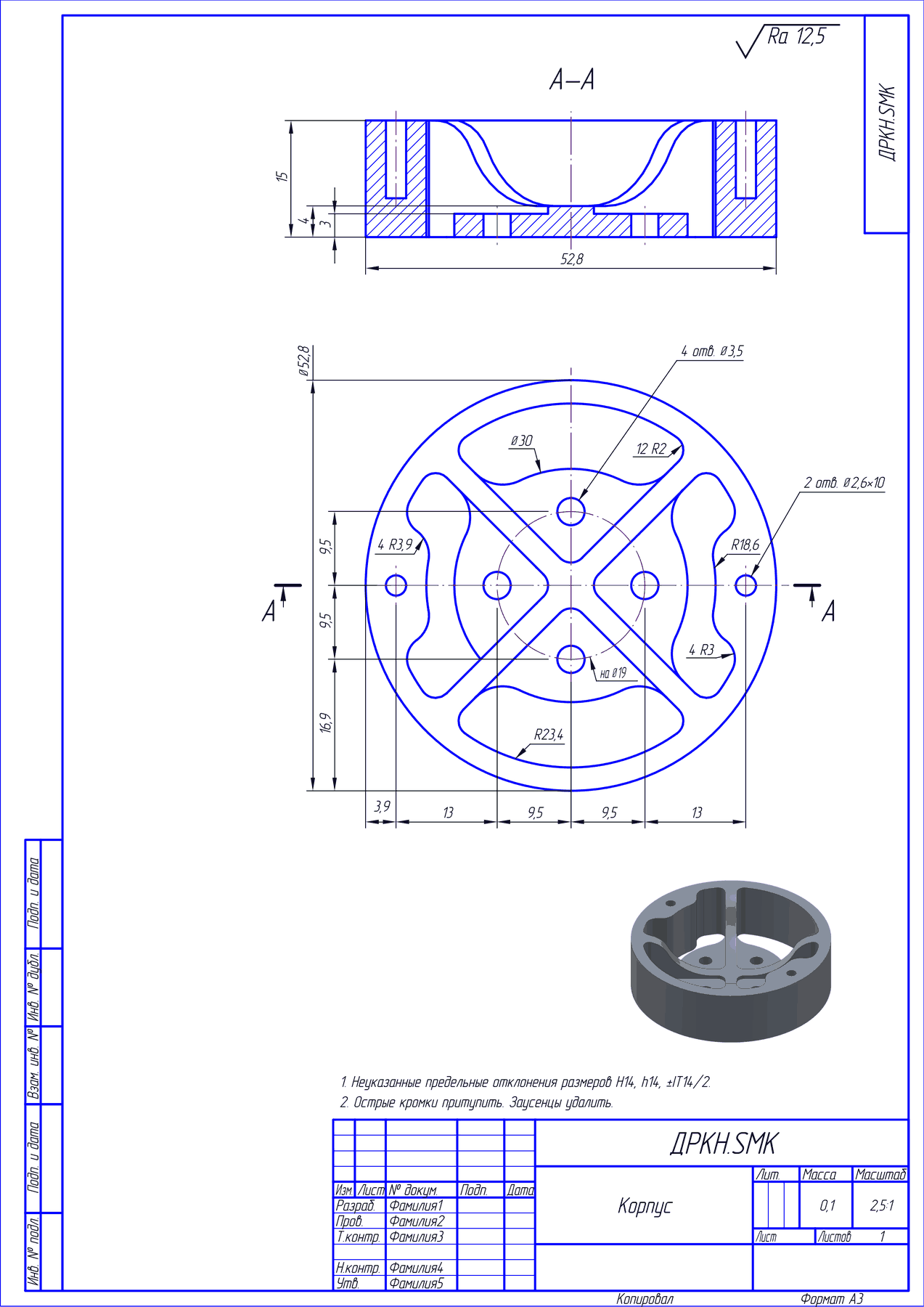

A3 · 2,5:1

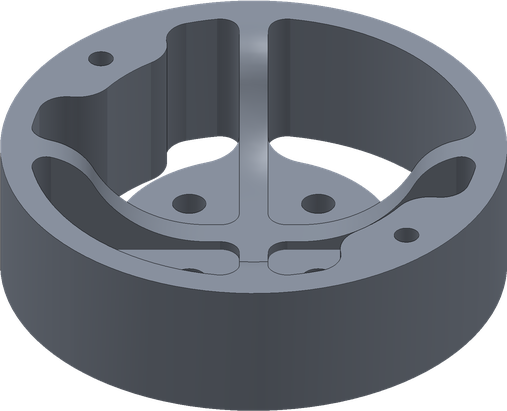

Опора

ДРКН.SMK · 2 изображения · 22 размера · отверстия 6 из 6

Разрез А–А, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить номиналы по 3d; уточнить материал.

Первый вариант, до ручной доводки

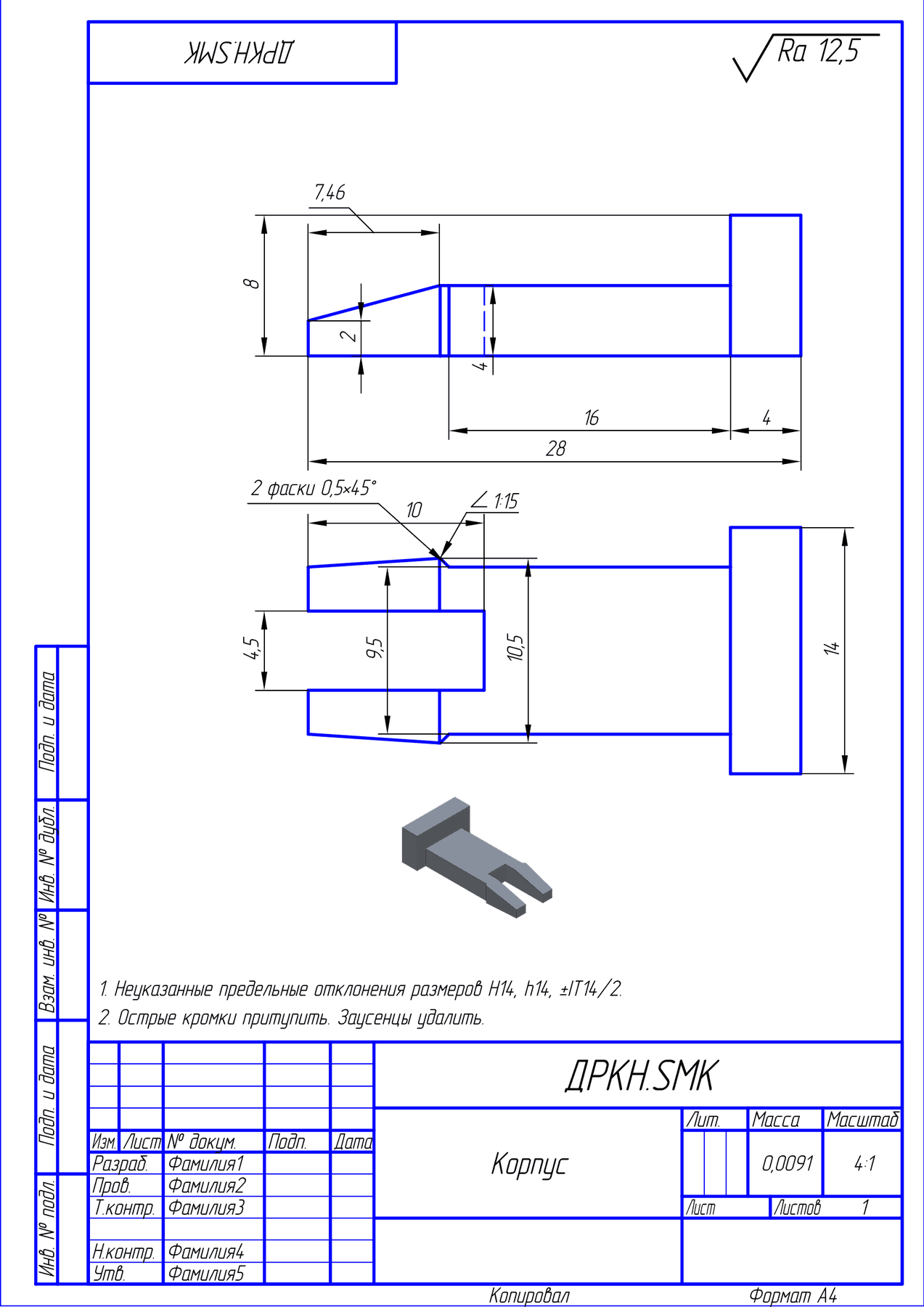

A4 · 4:1

Клипса, вариант 2

ДРКН.SMK · 2 изображения · 14 размеров

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить номиналы по 3d; уточнить материал.

Первый вариант, до ручной доводки

A4 · 1:1

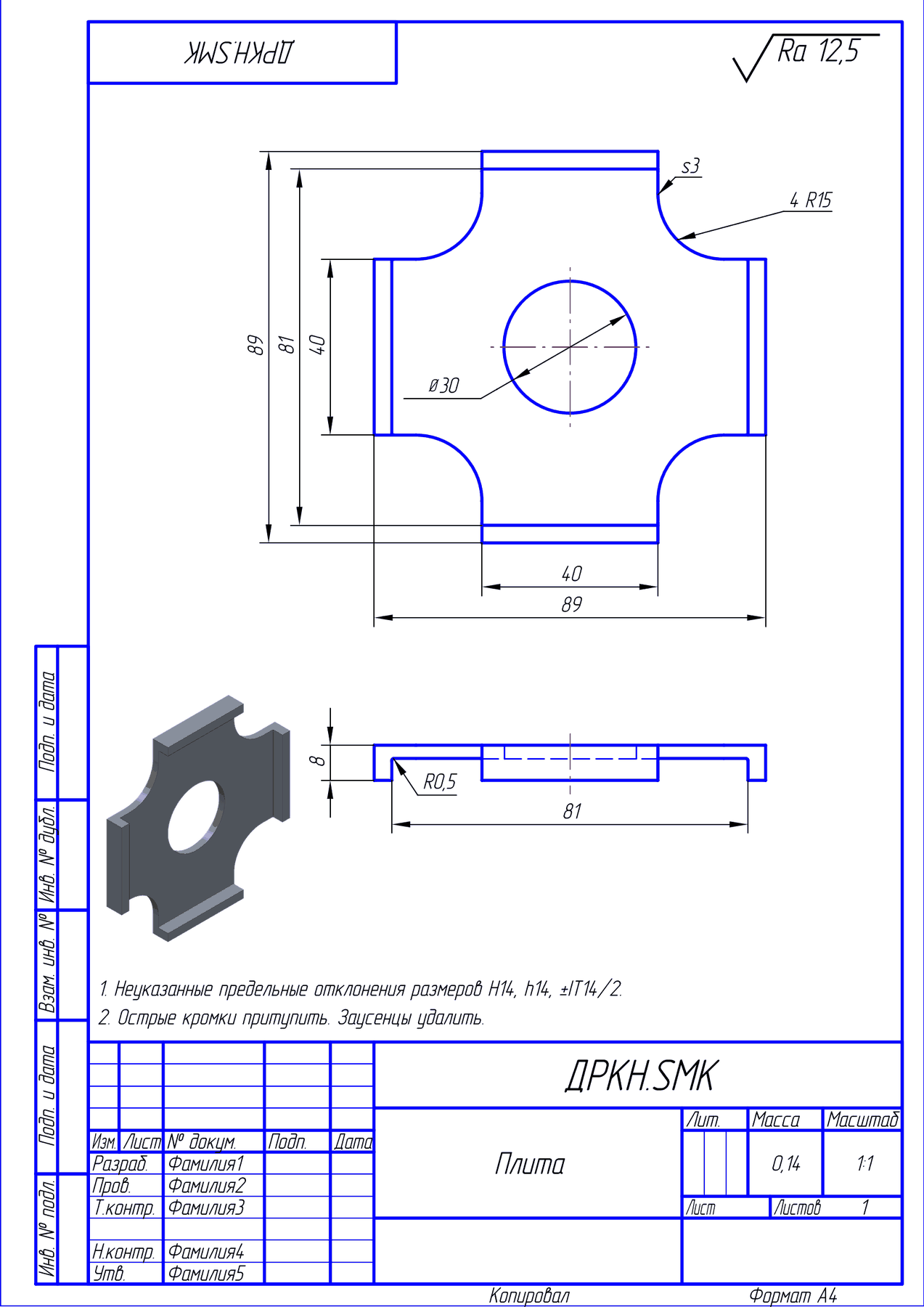

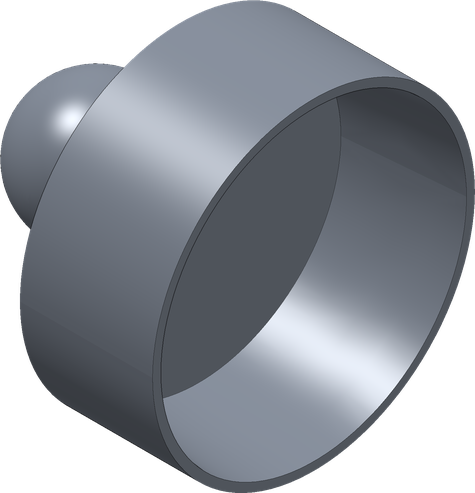

Подножье

ДРКН.SMK · 2 изображения · 11 размеров · отверстия 1 из 1

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A3 · 2:1

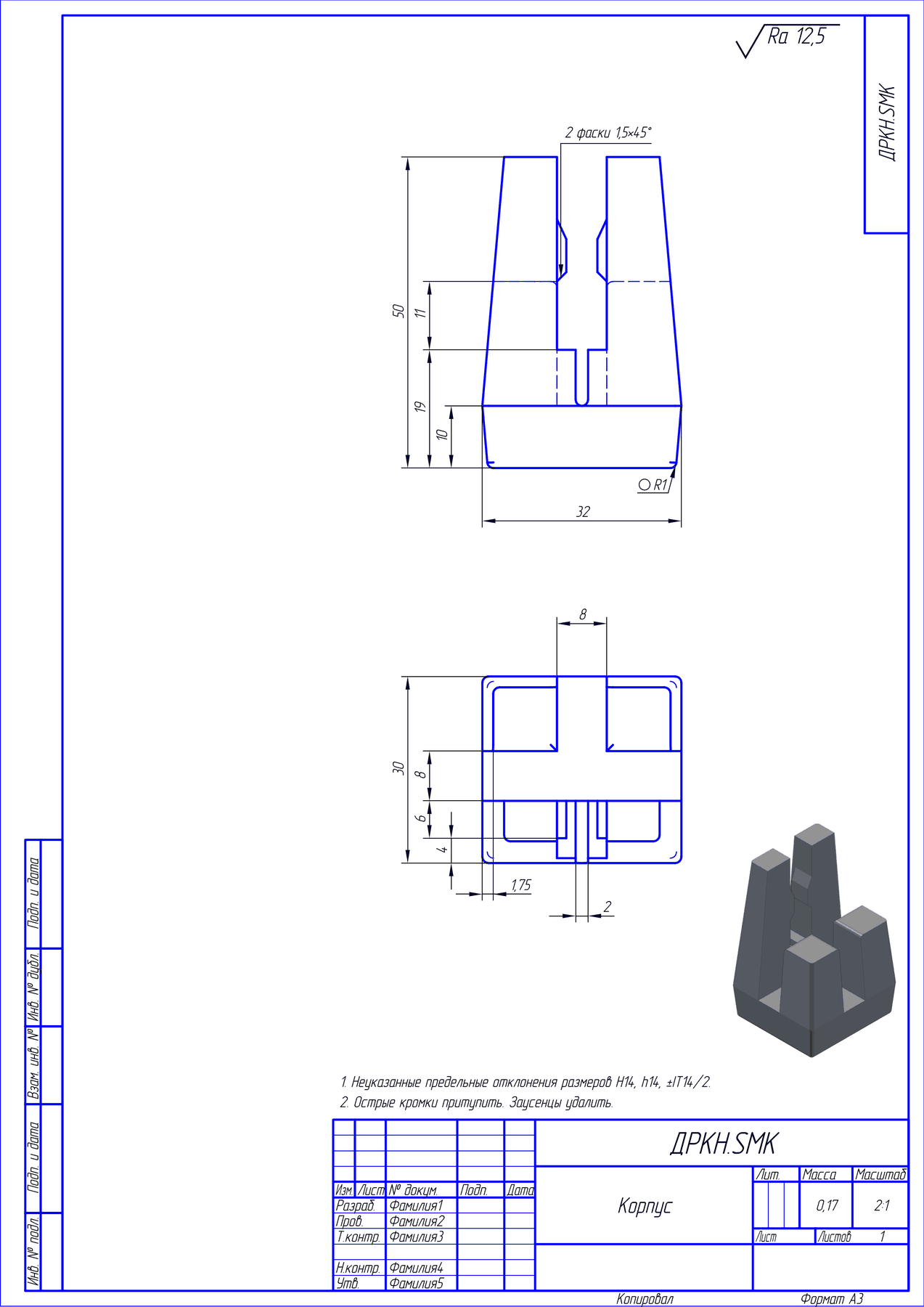

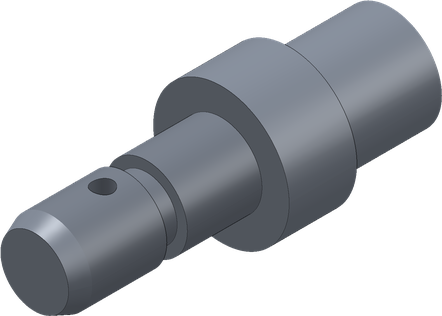

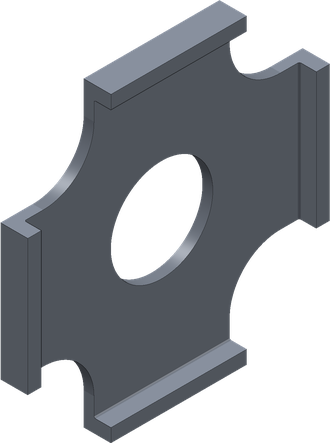

Фиксатор

ДРКН.SMK · 2 изображения · 14 размеров

Главный вид, вид сверху.

Первый вариант, до ручной доводки

A3 · 2:1

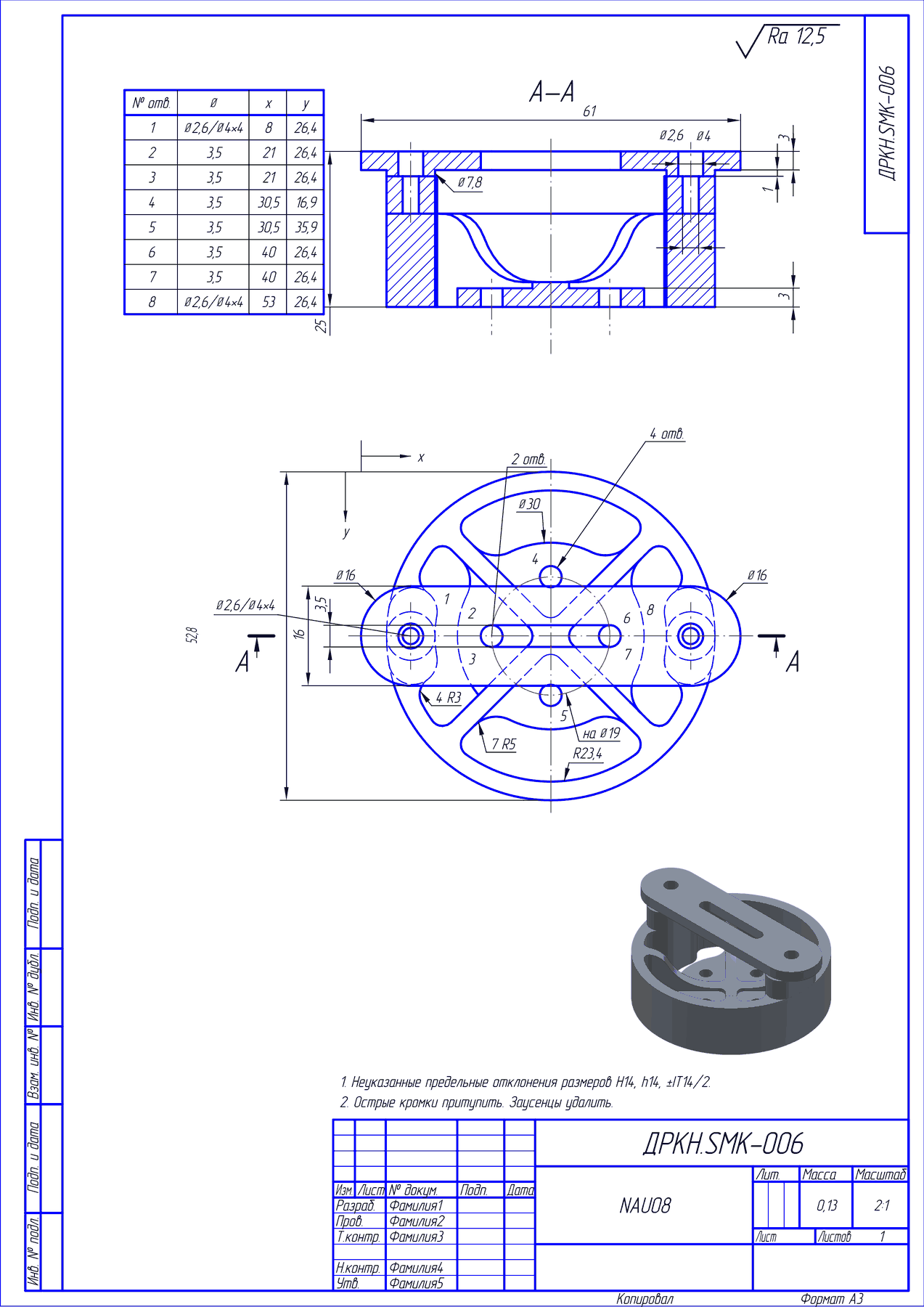

Деталь сборки (NAUO8)

ДРКН.SMK-006 · 2 изображения · 21 размер · отверстия 8 из 8

Разрез А–А, вид сверху.

КонструкторуСнять 3 замечания оформления; решение конструктора по замечанию движка; уточнить наименование.

Первый вариант, до ручной доводки

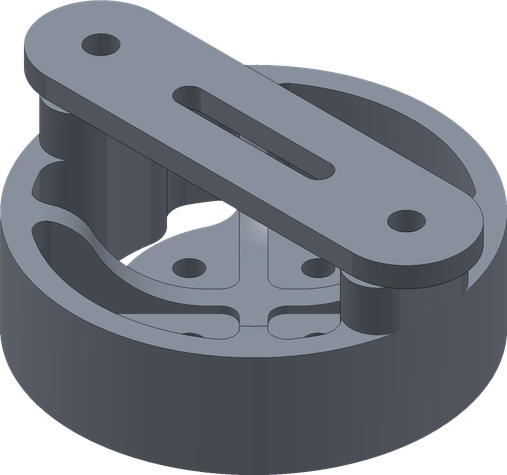

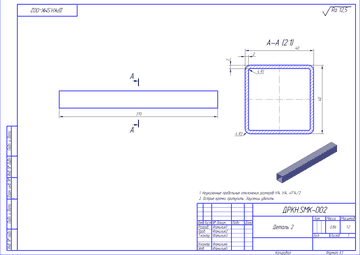

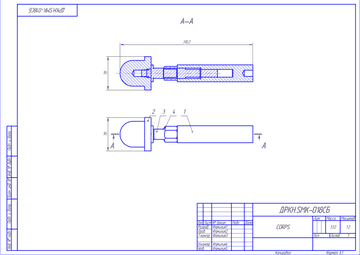

Сборка · 12 листов

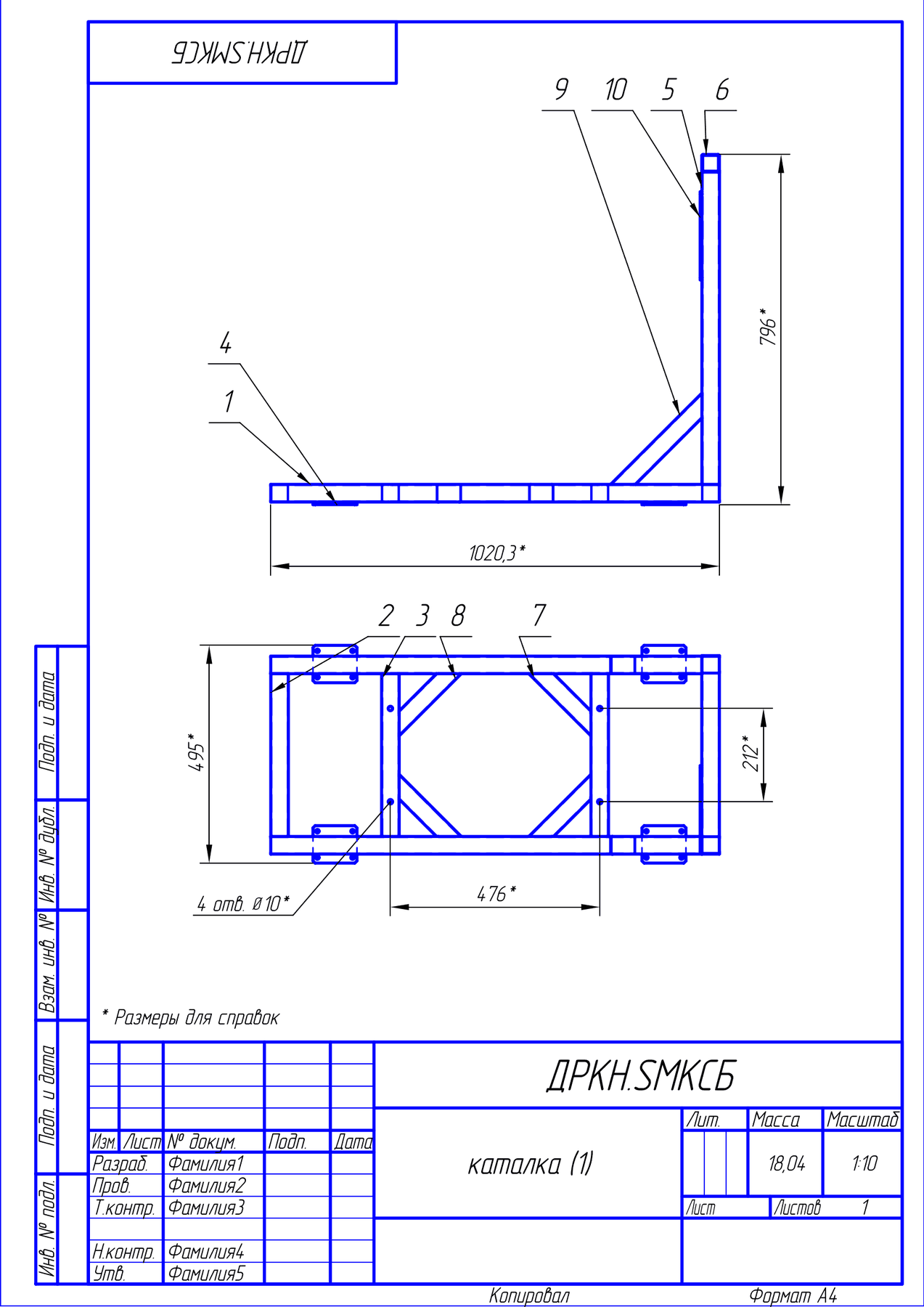

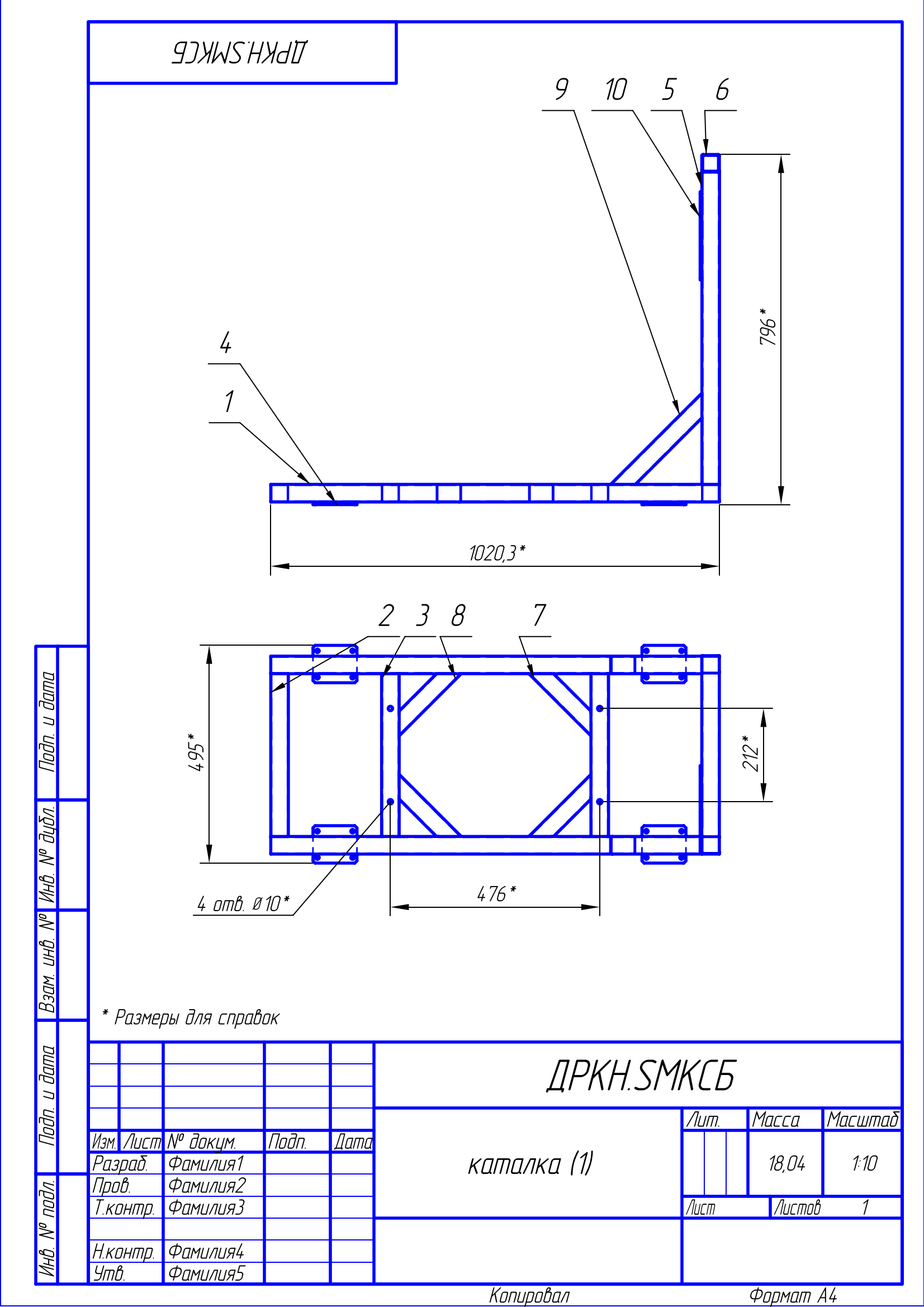

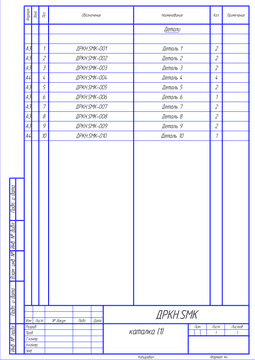

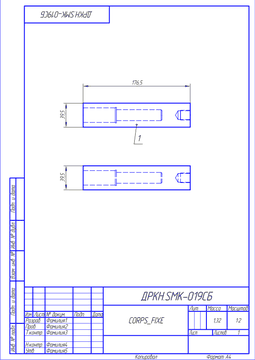

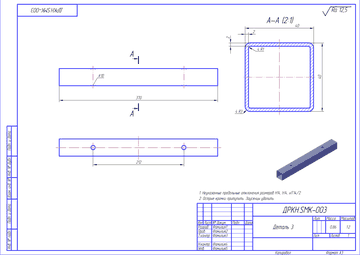

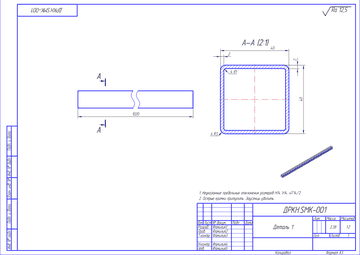

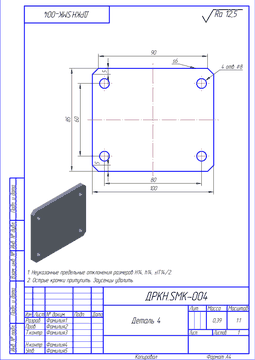

Каталка

ДРКН.SMK · 12 листов · главный лист A4 · М 1:10

Сборочные чертежи — 1; Спецификации — 1; Детали — 10.

Комплект КД сборки, первый вариант

Сборка · 25 листов

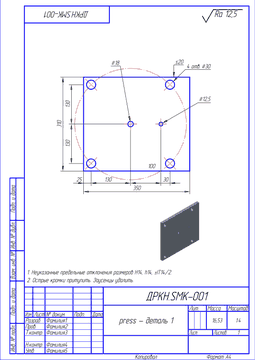

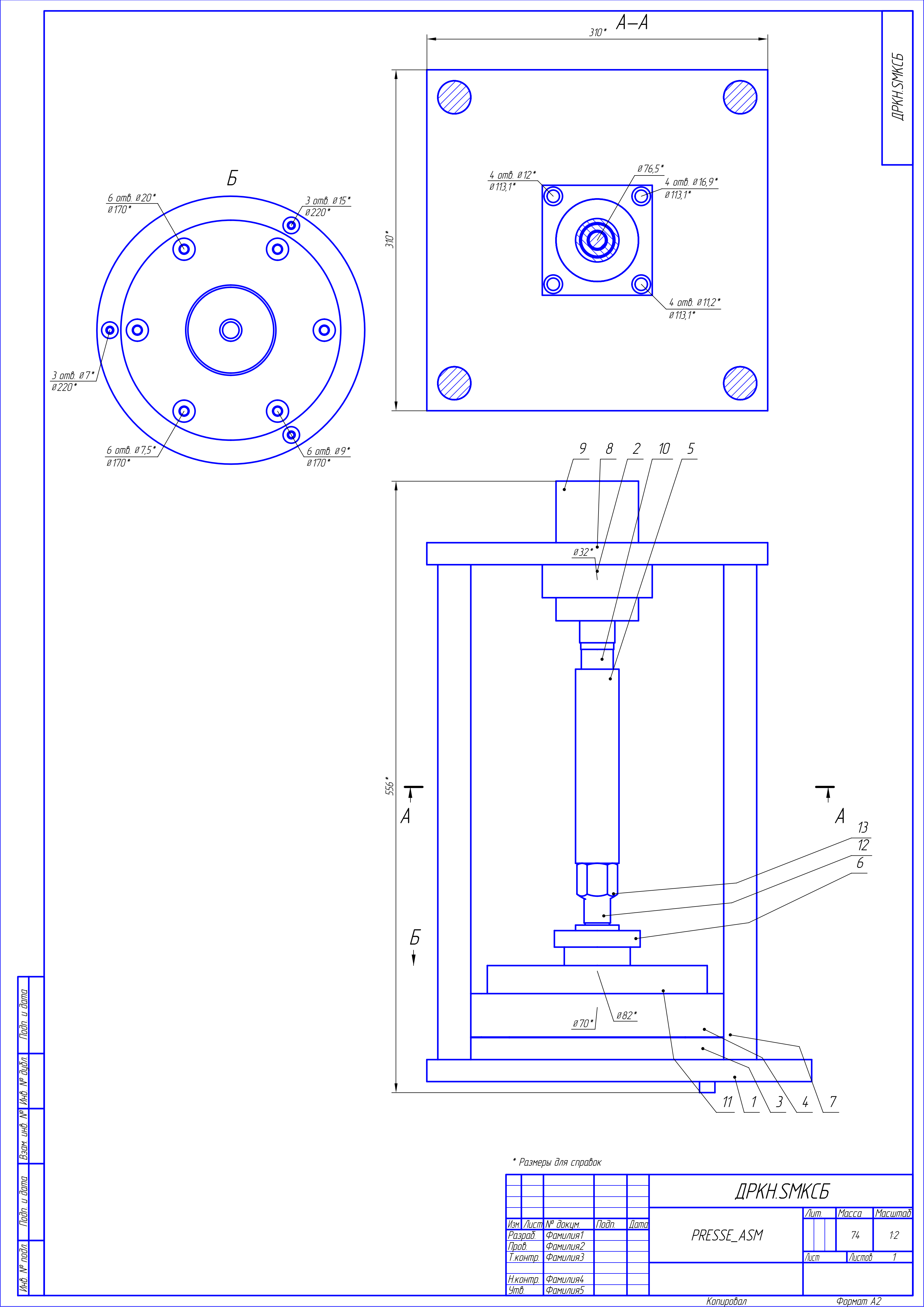

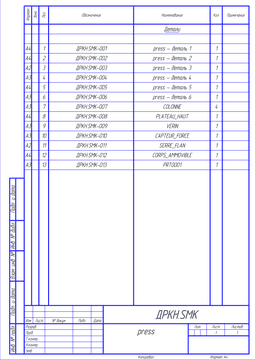

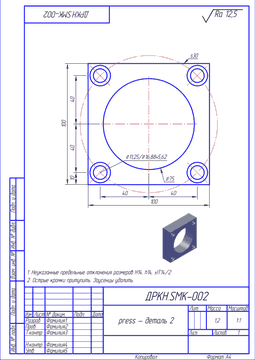

Пресс

ДРКН.SMK · 25 листов · главный лист A2 · М 1:2

Сборочные чертежи — 4; Спецификации — 8; Детали — 13.

Комплект КД сборки, первый вариант

A2 · 1:1

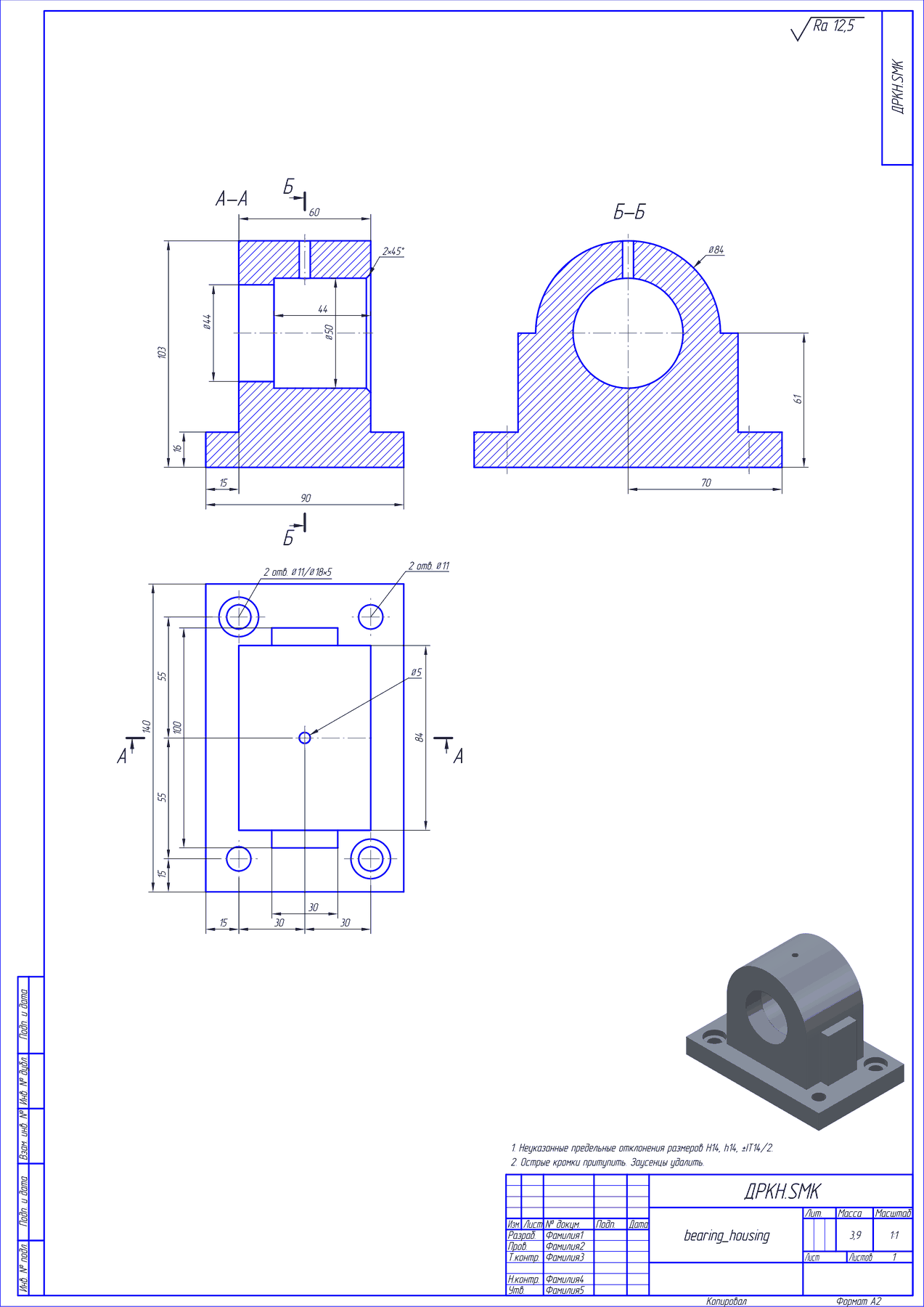

Корпус подшипника

ДРКН.SMK · 3 изображения · 25 размеров · отверстия 9 из 9

Разрез А–А, вид сверху, сечение.

Конструктору1 уровень размерной цепи требует решения — уточнить по 3d; уточнить наименование; проверить обозначение по гост 2.201.

Первый вариант, до ручной доводки

A4 · 1:1

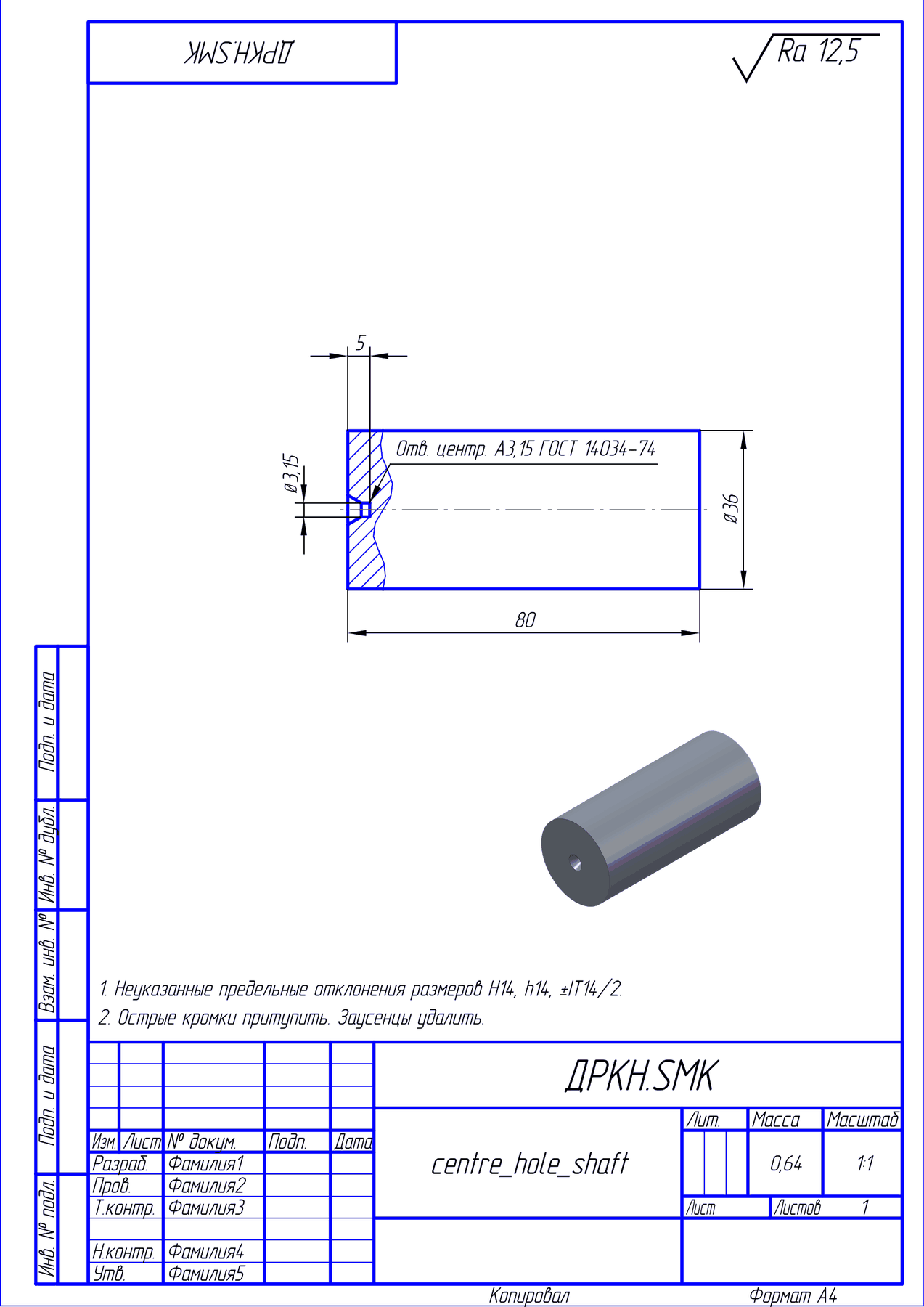

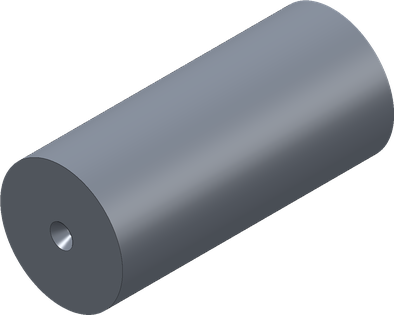

Вал с центровыми отверстиями

ДРКН.SMK · 1 изображение · 5 размеров · отверстия 1 из 1

Вид с местным разрезом.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; уточнить номиналы по 3d.

Первый вариант, до ручной доводки

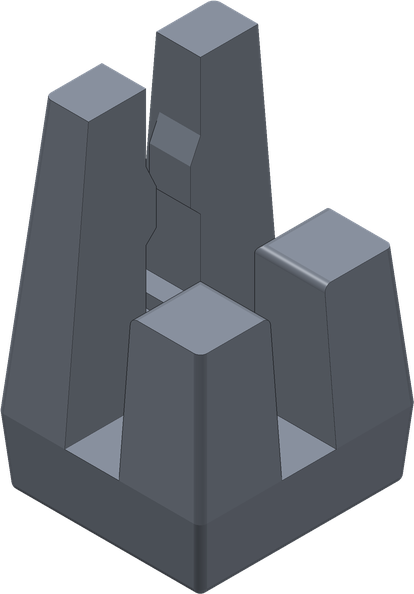

A4 · 4:1

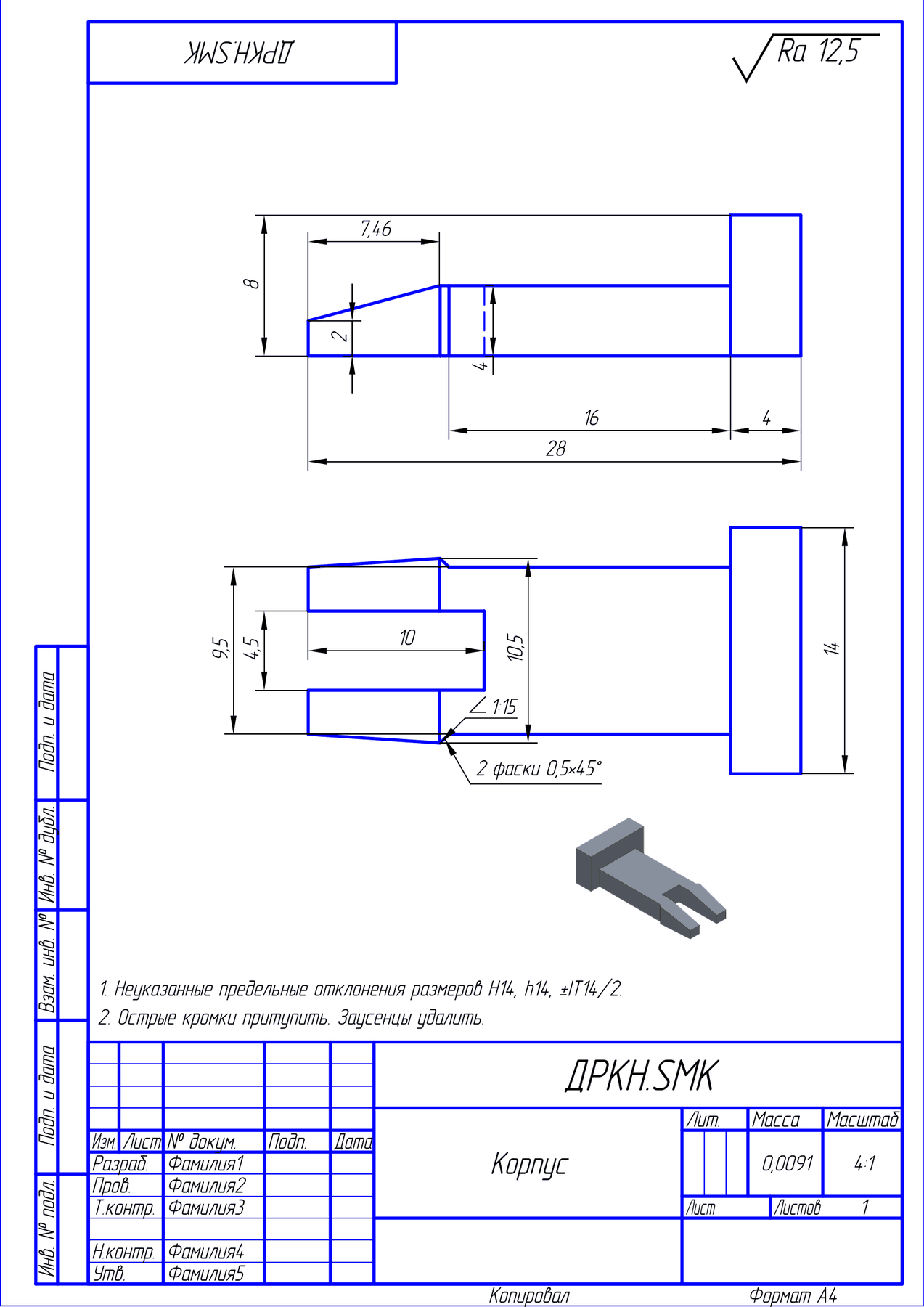

Клипса вильчатая

ДРКН.SMK · 2 изображения · 14 размеров

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить номиналы по 3d; уточнить материал.

Первый вариант, до ручной доводки

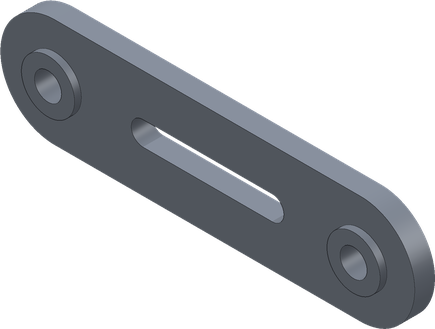

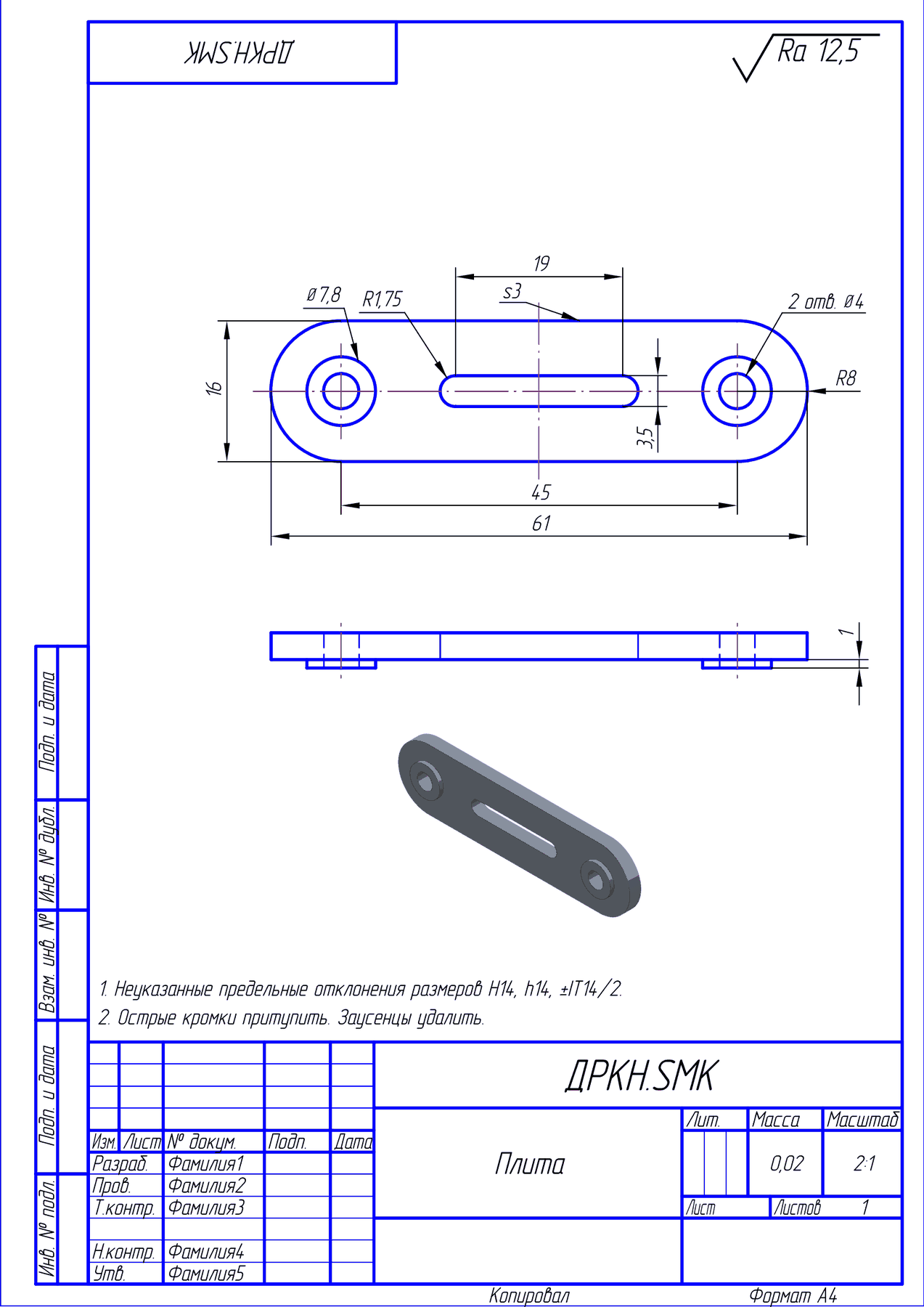

A4 · 2:1

Деталь для двигателя

ДРКН.SMK · 2 изображения · 11 размеров · отверстия 2 из 2

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A3 · 1:1

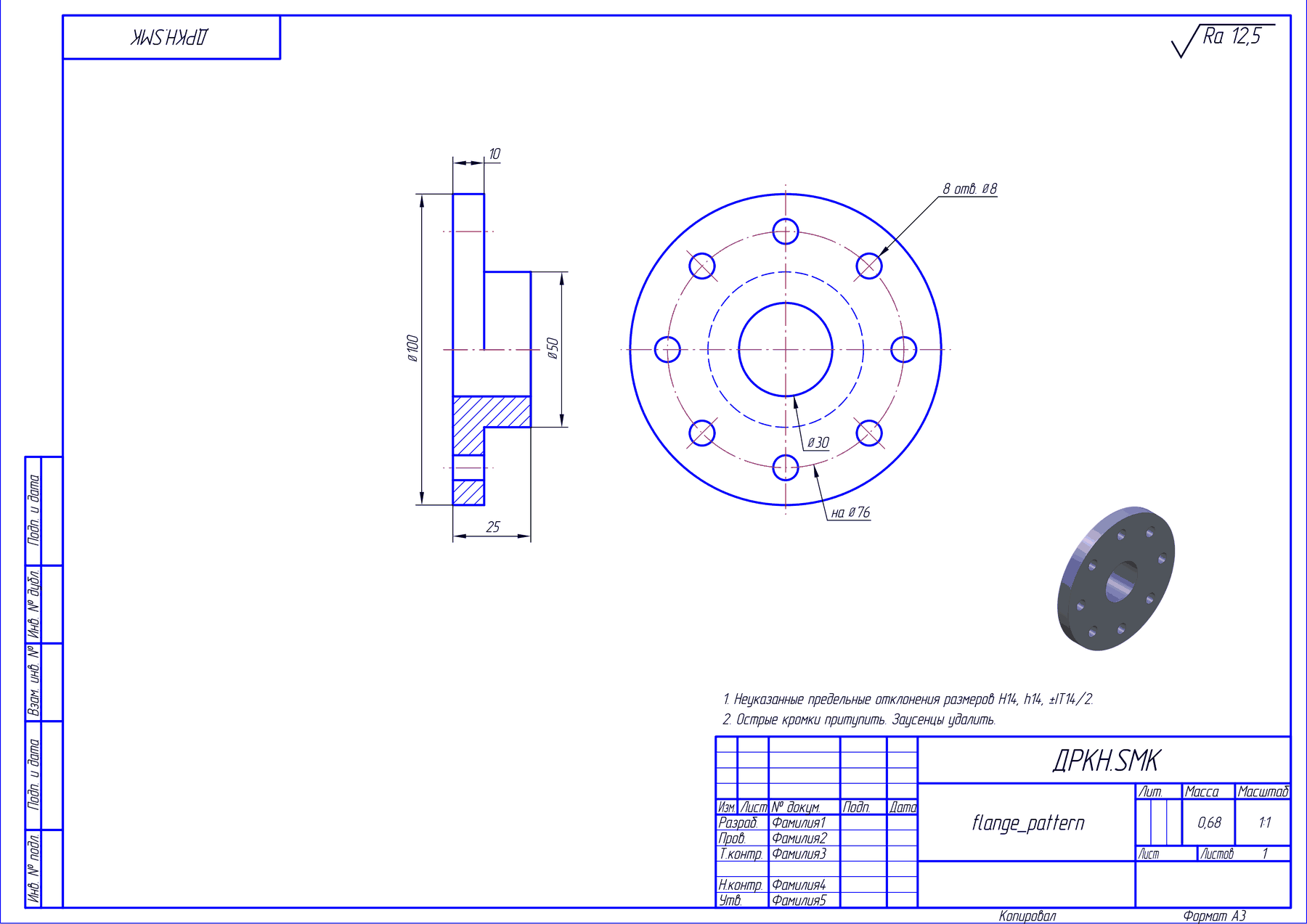

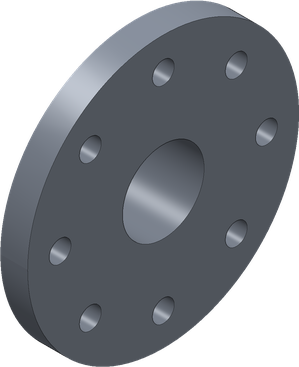

Фланец с отверстиями по окружности

ДРКН.SMK · 2 изображения · 7 размеров · отверстия 9 из 9

Вид с разрезом, вид слева.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A3 · 2:1

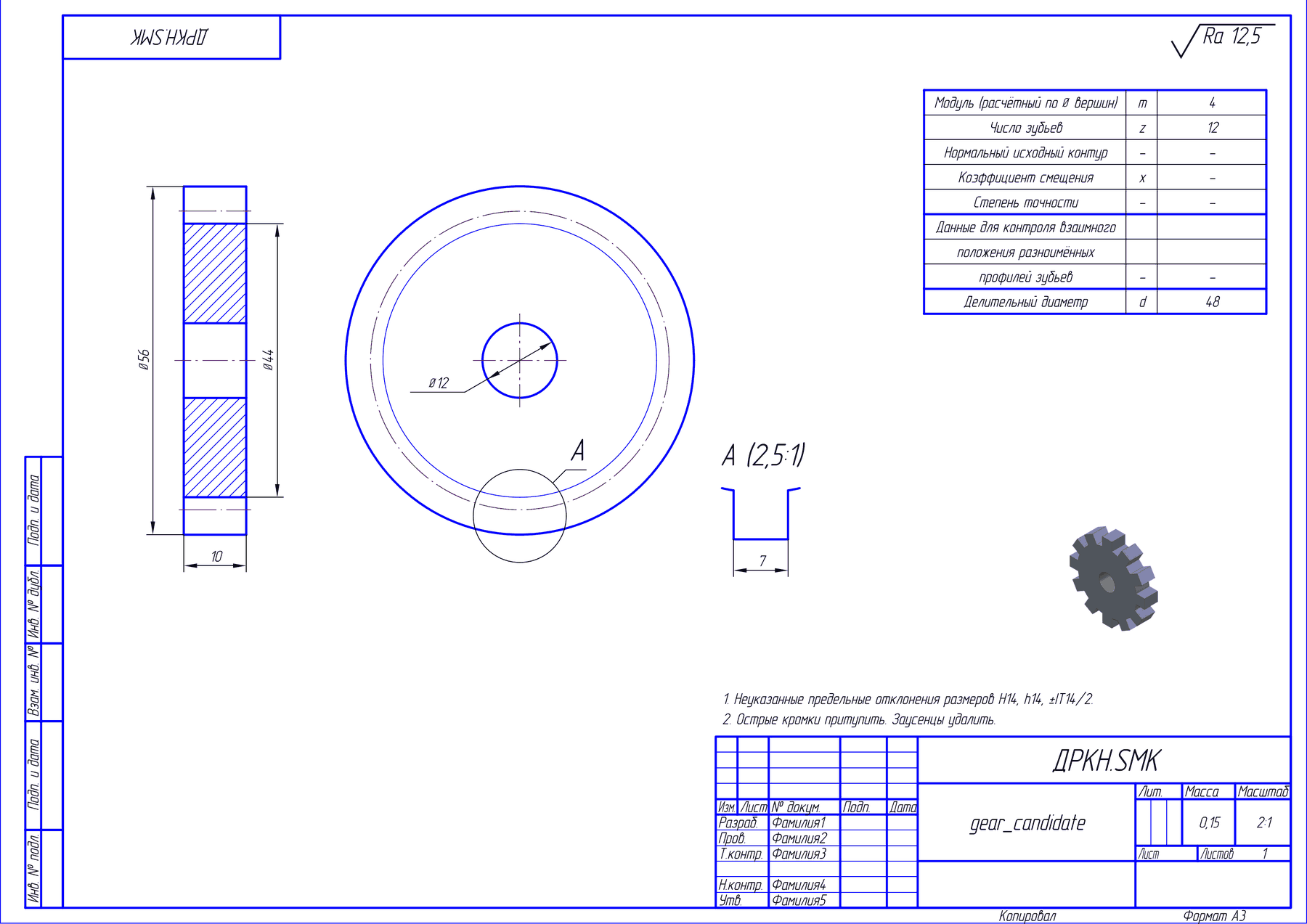

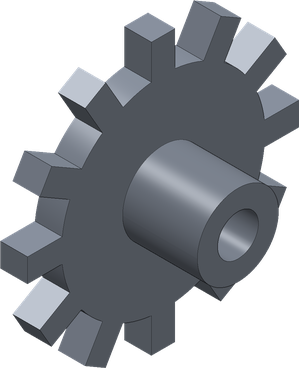

Зубчатое колесо

ДРКН.SMK · 3 изображения · 5 размеров · отверстия 1 из 1

Разрез, вид слева, выносной элемент А (2,5:1).

КонструкторуРешение конструктора по замечанию движка; уточнить наименование; проверить обозначение по гост 2.201.

Первый вариант, до ручной доводки

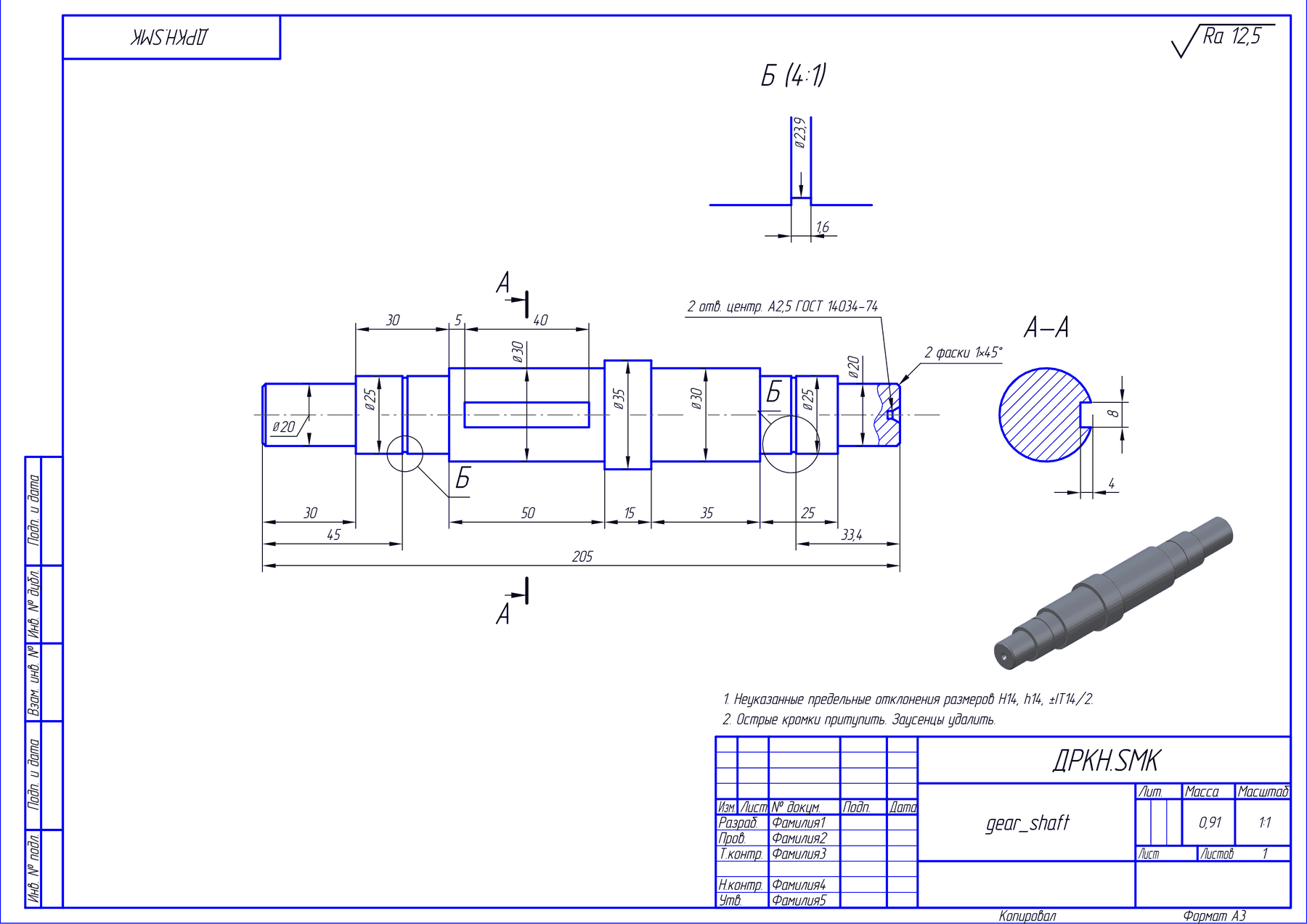

A3 · 1:1

Вал-шестерня

ДРКН.SMK · 3 изображения · 24 размера · отверстия 1 из 1

Вид с местным разрезом, сечение, сечение.

КонструкторуСнять 1 замечание оформления; довести выносные линии 1 размера до контура; уточнить наименование.

Первый вариант, до ручной доводки

A3 · 2:1

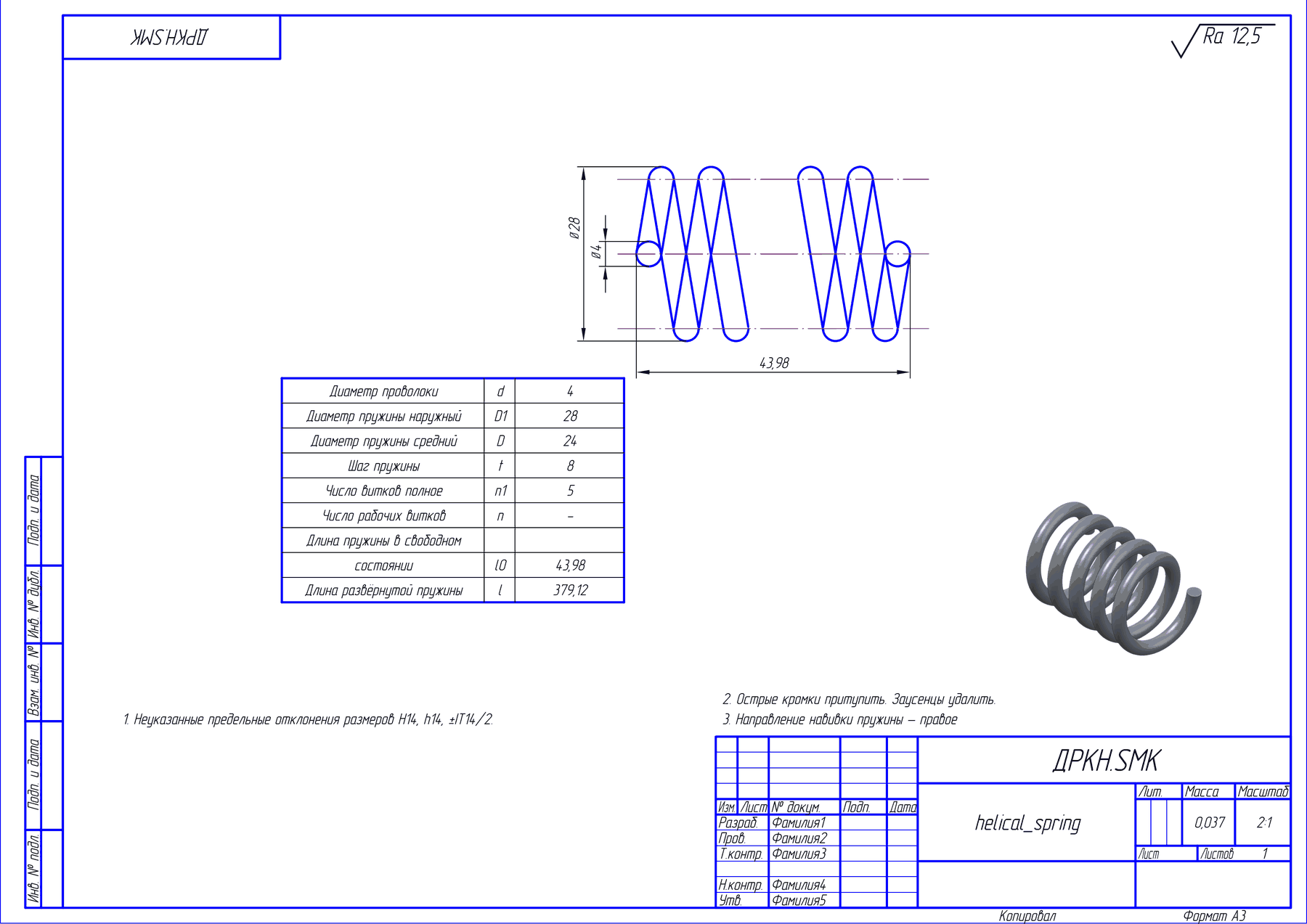

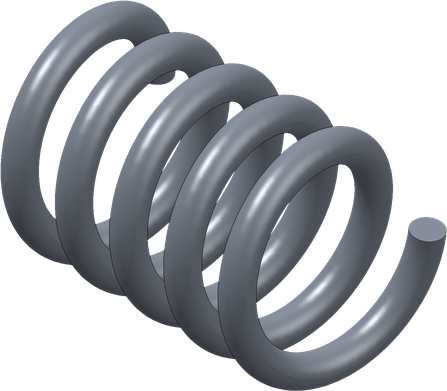

Пружина винтовая

ДРКН.SMK · 1 изображение · 3 размера

Главный вид.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; проверить мелкие ступени по 3d.

Первый вариант, до ручной доводки

A4 · 2:1

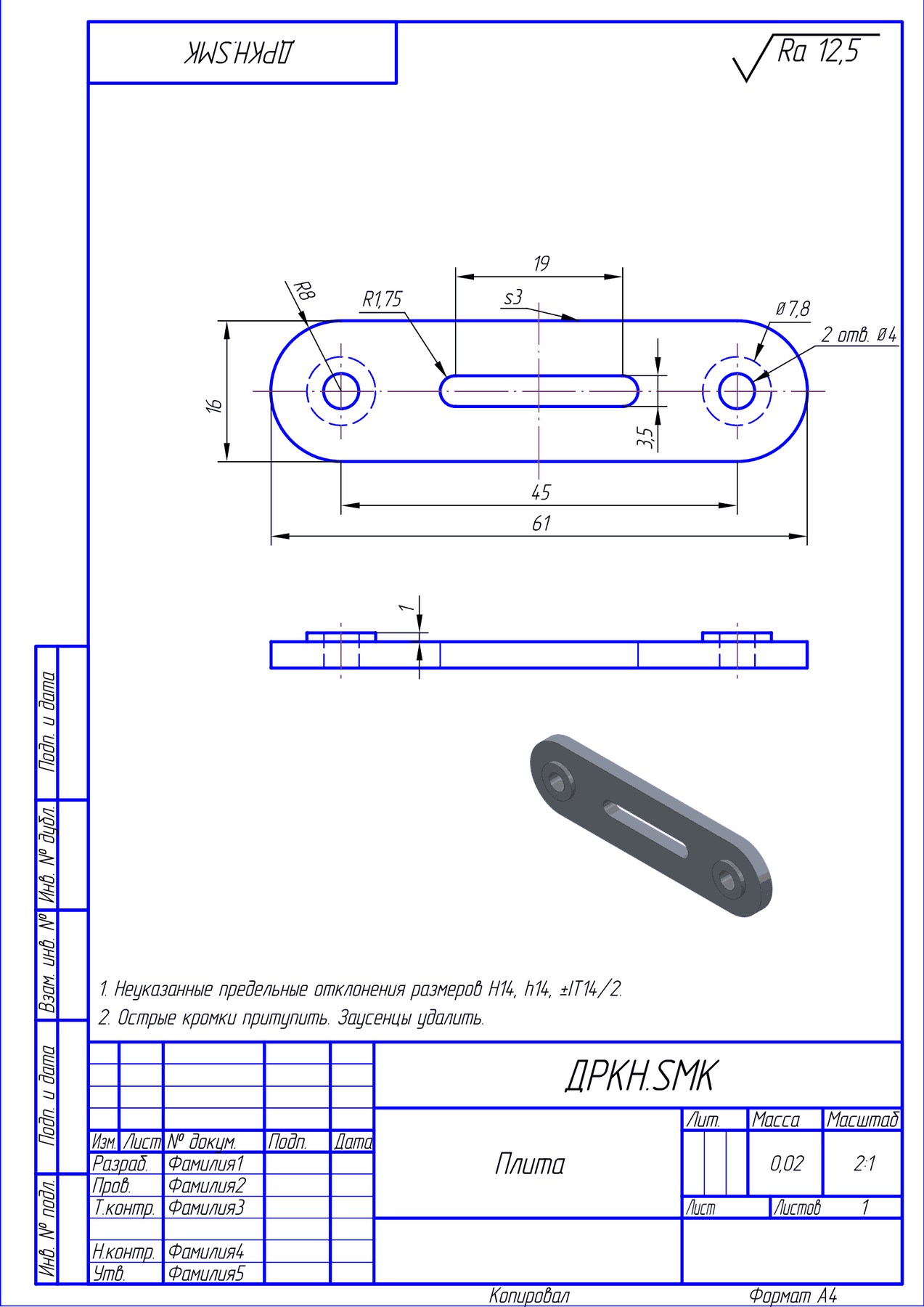

Пластина с бобышками

ДРКН.SMK · 2 изображения · 11 размеров · отверстия 2 из 2

Главный вид, вид сверху.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

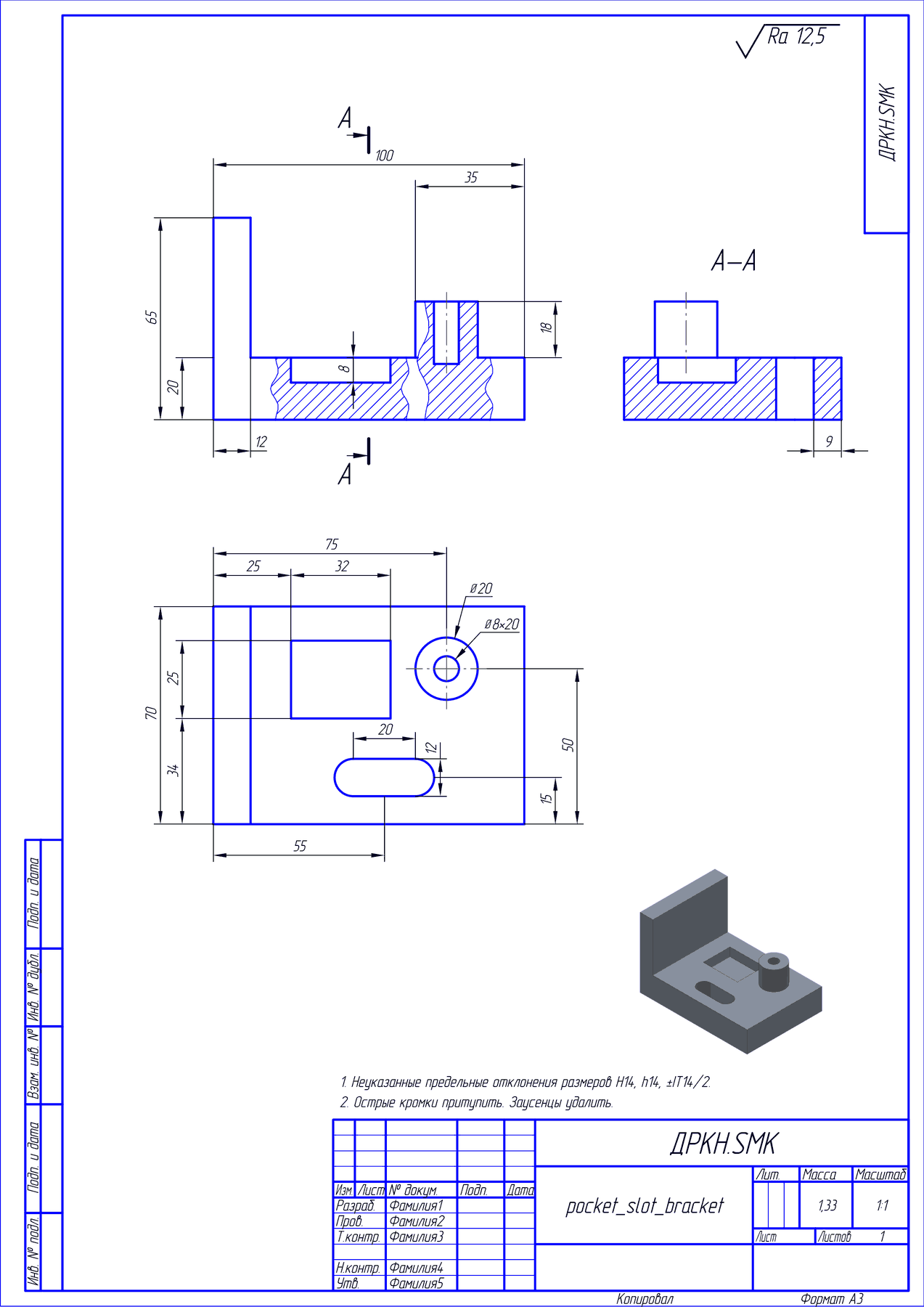

A3 · 1:1

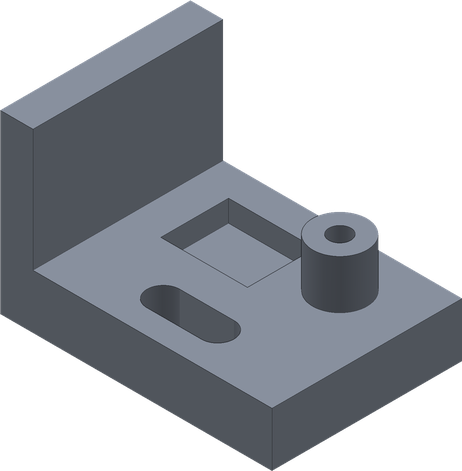

Кронштейн с карманом и пазом

ДРКН.SMK · 3 изображения · 21 размер · отверстия 1 из 1

Вид с местным разрезом, вид сверху, сечение.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A4 · 1:1

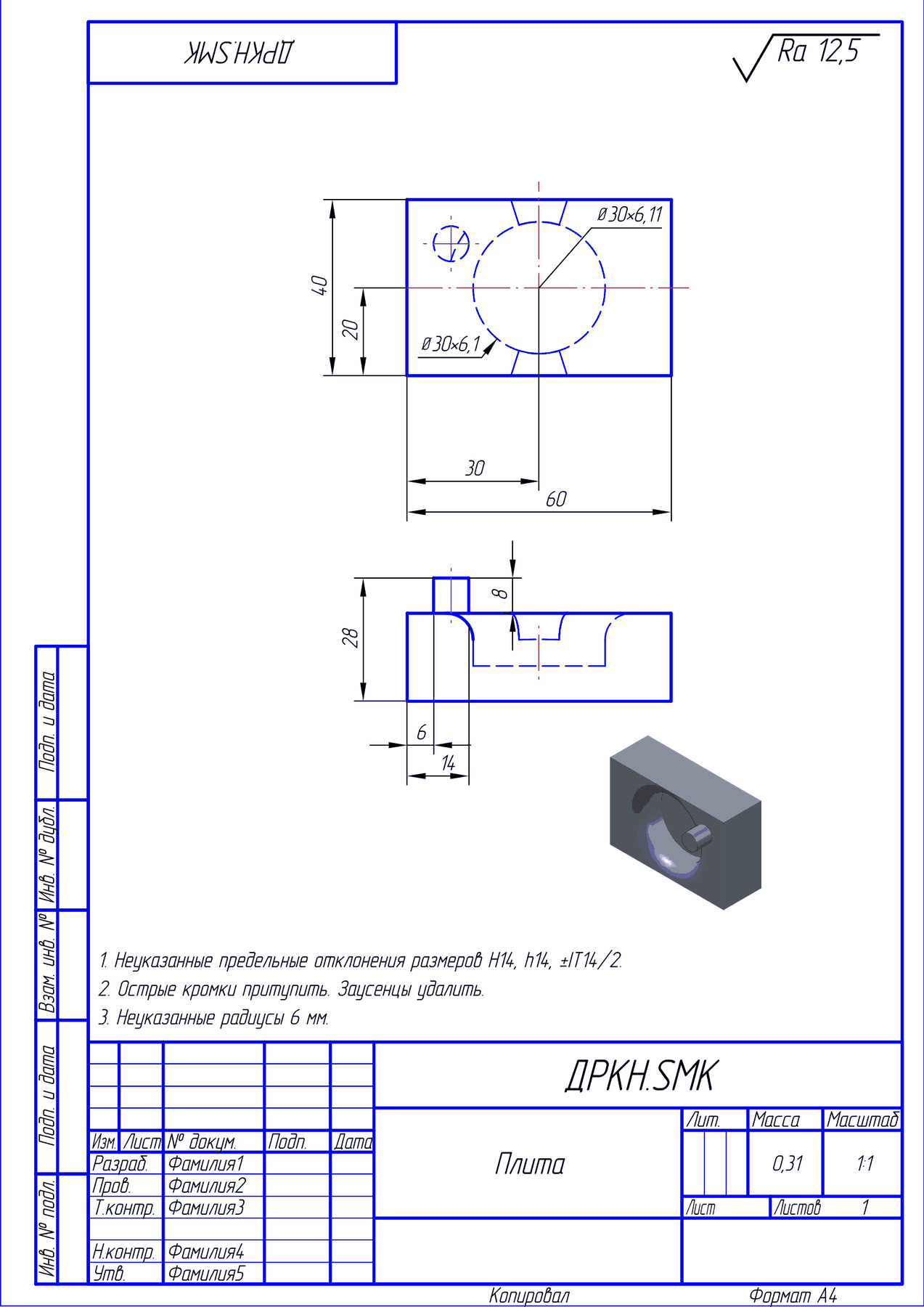

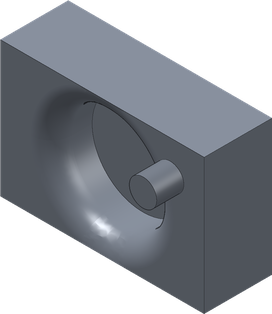

Блок со скруглёнными рёбрами

ДРКН.SMK · 2 изображения · 10 размеров · отверстия 1 из 1

Главный вид, вид сверху.

КонструкторуРешение конструктора по замечанию движка; проверить обозначение по гост 2.201; уточнить номиналы по 3d.

Первый вариант, до ручной доводки

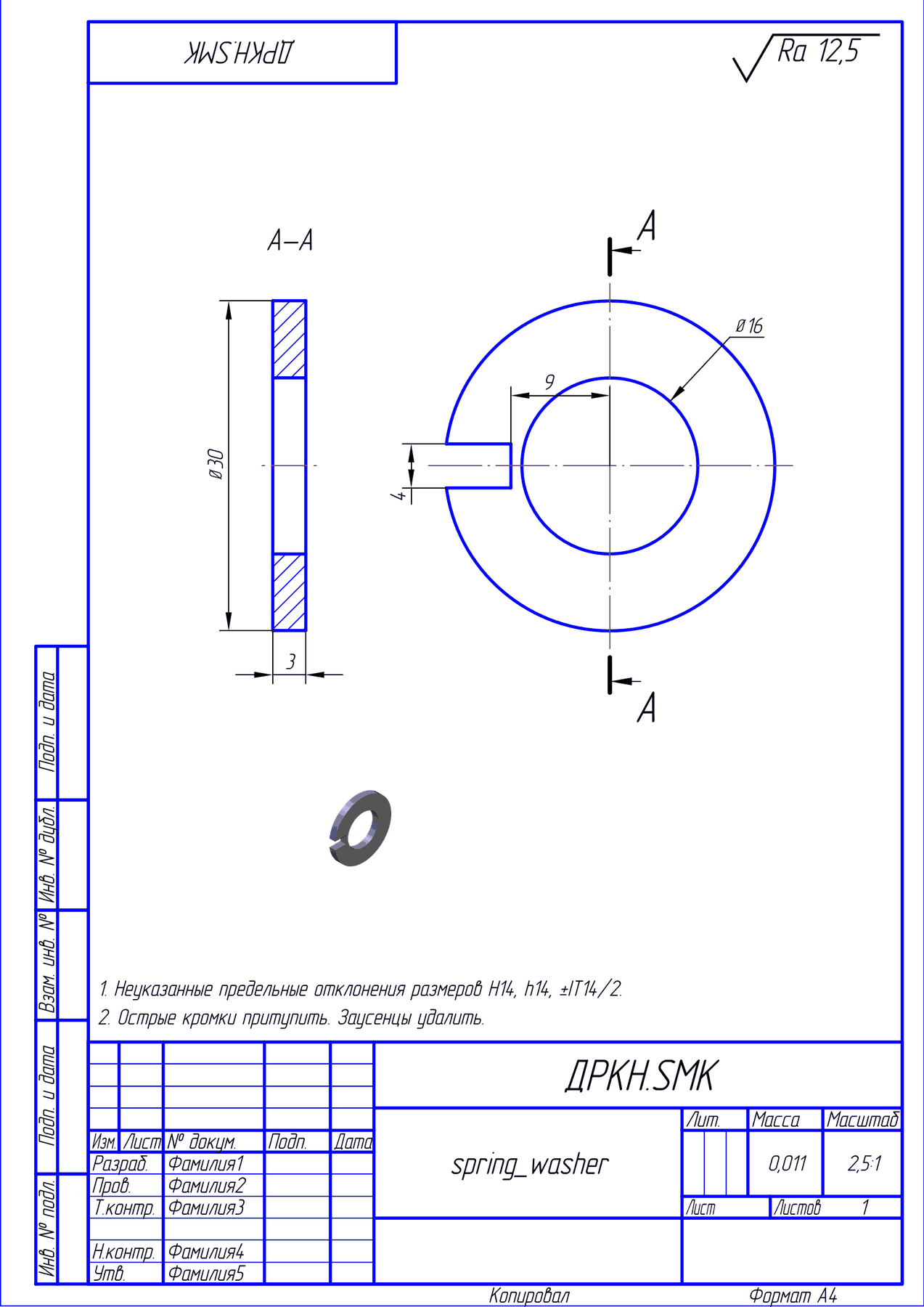

A4 · 2,5:1

Шайба пружинная

ДРКН.SMK · 2 изображения · 6 размеров · отверстия 1 из 1

Разрез А–А, вид слева.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; проверить мелкие ступени по 3d.

Первый вариант, до ручной доводки

A4 · 1:1

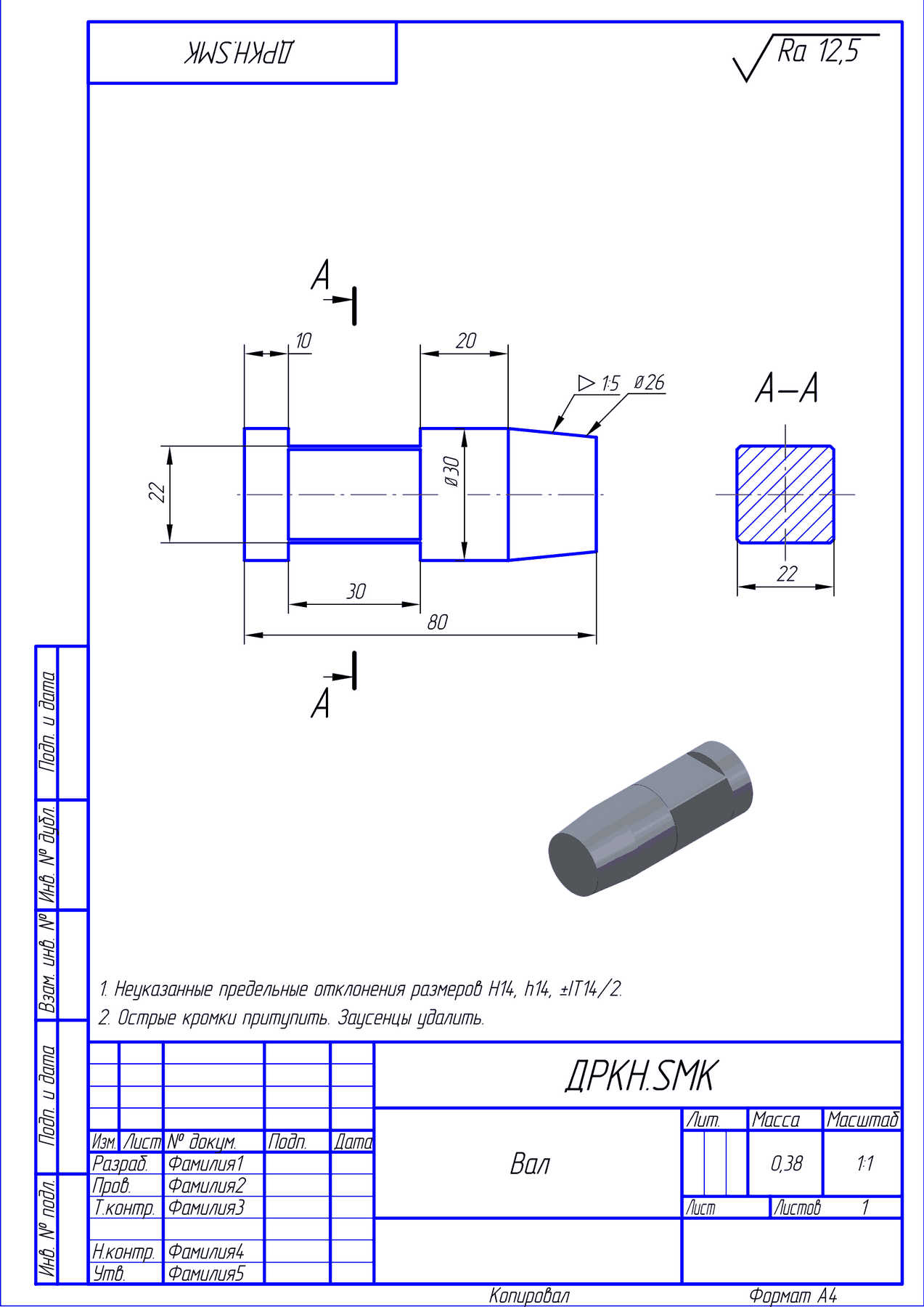

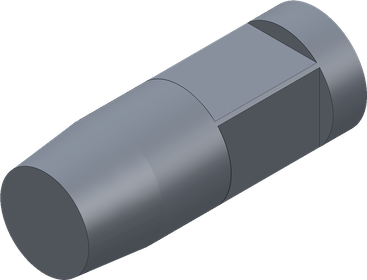

Вал с квадратным хвостовиком

ДРКН.SMK · 2 изображения · 9 размеров

Главный вид, сечение.

КонструкторуПроверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

A3 · 1:1

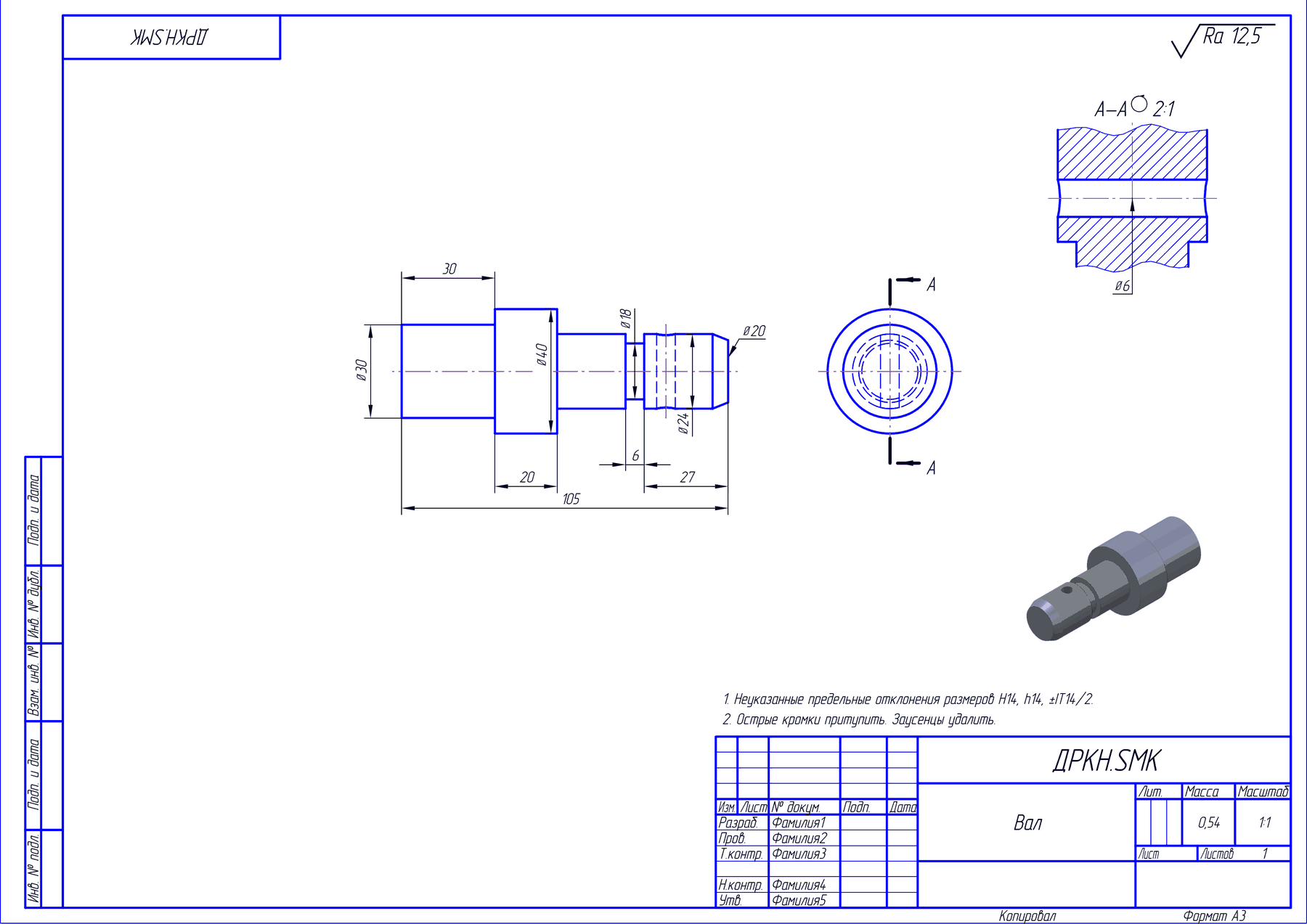

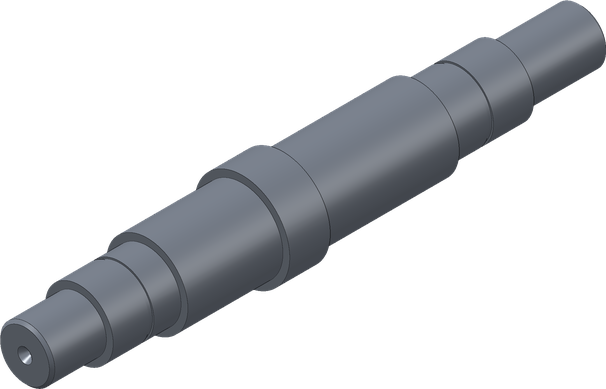

Вал ступенчатый

ДРКН.SMK · 3 изображения · 13 размеров · отверстия 1 из 1

Главный вид, вид слева, сечение.

Первый вариант, до ручной доводки

A3 · 1:1

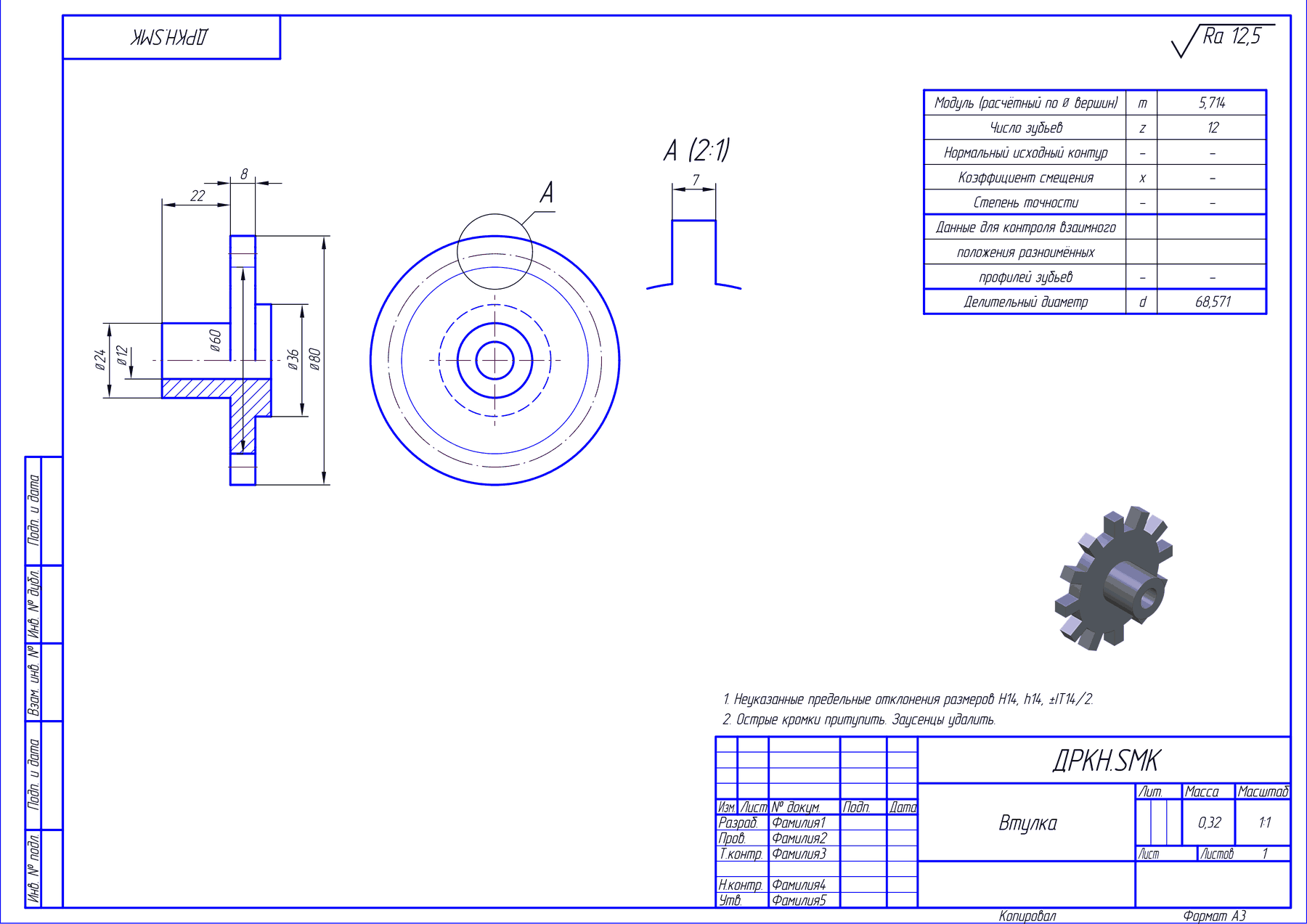

Венец зубчатый

ДРКН.SMK · 3 изображения · 8 размеров · отверстия 1 из 1

Вид с разрезом, вид слева, выносной элемент А (2:1).

Первый вариант, до ручной доводки

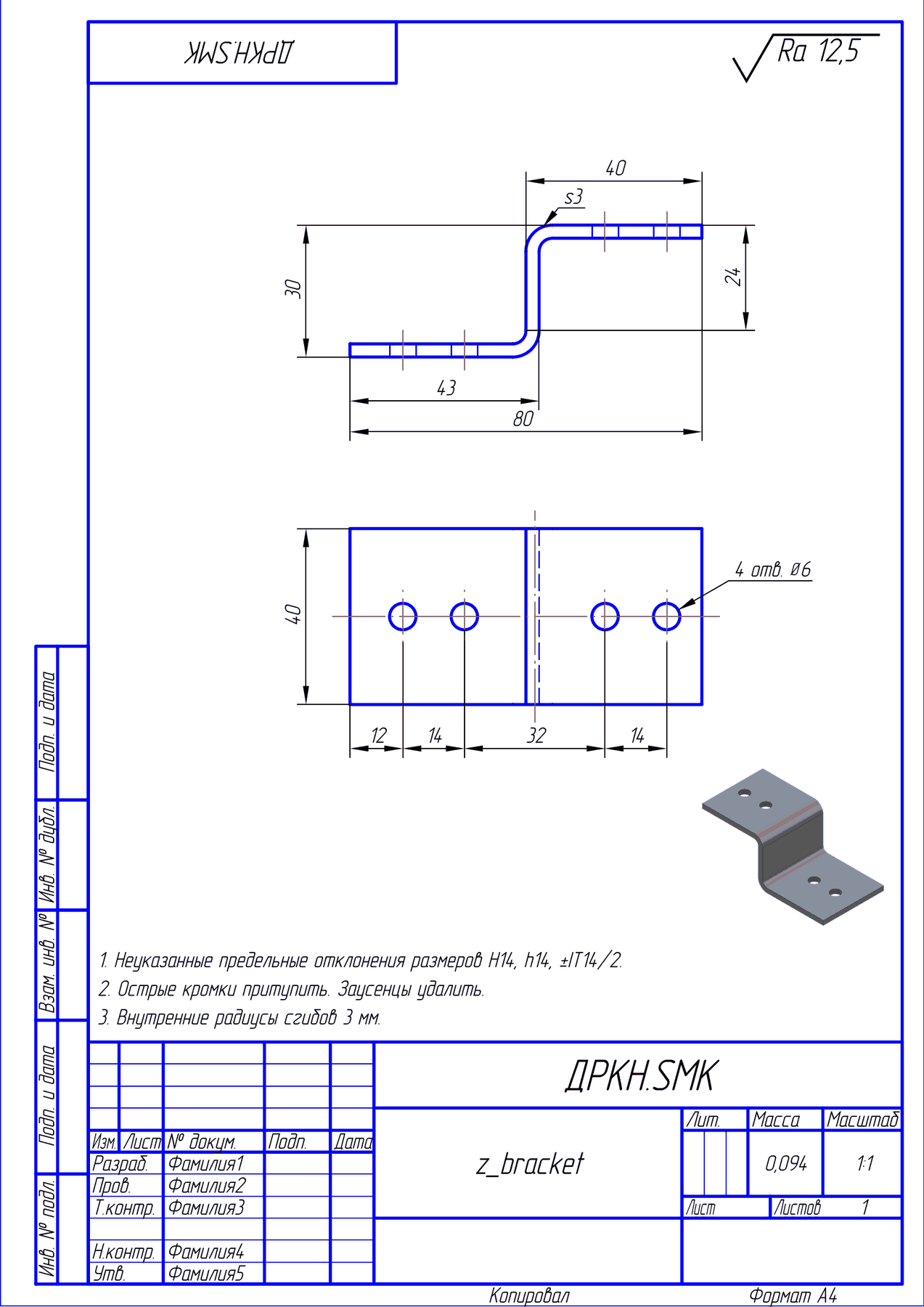

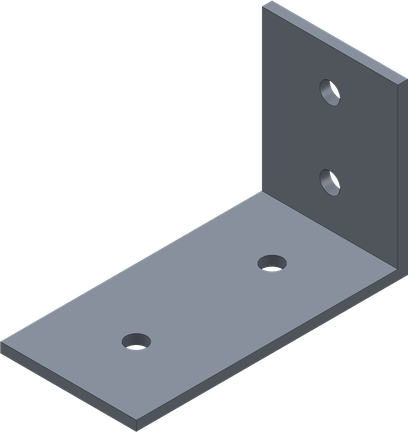

A4 · 1:1

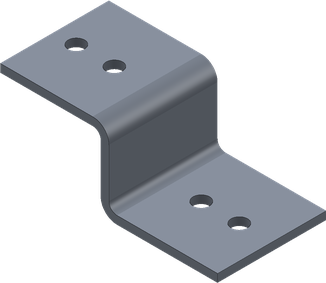

Кронштейн Z-образный

ДРКН.SMK · 2 изображения · 12 размеров · отверстия 4 из 4

Главный вид, вид сверху.

КонструкторуУточнить наименование; проверить обозначение по гост 2.201; уточнить материал.

Первый вариант, до ручной доводки

Откройте лист для просмотра деталей. У автоматически построенных примеров состав изображений, число размеров и замечания взяты из отчёта движка.

Что делает сервис и что остаётся вам

Мы не притворяемся, что чертёж выходит готовым. 3D-модель просто не содержит части сведений, которые нужны на листе.

Делает сервис

виды, разрезы, сечения, местные виды
удаление невидимых линий
штриховку по материалу
размерные цепи по геометрии
рамку и основную надпись по ГОСТ 2.104
спецификацию и позиции для сборок
машинный контроль оформления

Остаётся конструктору

назначение баз
предельные отклонения и посадки
допуски формы и расположения
шероховатость поверхностей
технические требования
решения по технологии изготовления
нормоконтроль и подпись

Результат — первый вариант. Ответственность за выпуск документации остаётся за конструктором.

На чём работает

Честная матрица. Если ваша деталь вне области — сервис скажет это до генерации, а не после оплаты.

Класс	Статус
Тела вращения: валы, втулки, оси, диски	Поддерживается
Призматические детали: плиты, планки, корпуса простой формы	Поддерживается
Фланцы, крышки, проставки	Поддерживается
Кронштейны, сварные узлы	Частично: разделка швов вручную
Листовые детали с гибкой	Частично: развёртка не строится
Сборки до 30 позиций	Поддерживается
Литые корпуса сложной формы	Вне области
Пружины, зубчатые колёса, резьбовые изделия	Вне области: требуются условные изображения

Список расширяется. Если вашего класса тут нет — напишите, посмотрим на вашей модели.

Цены

Генерация и просмотр — бесплатно.

100 ₽

200 ₽

400 ₽

800 ₽

1 600 ₽

НДС не облагается в связи с применением упрощённой системы налогообложения. Счёт-фактура не выставляется.

Регистрация нужна только для скачивания. Подробнее о ценах и возврате

Ваши модели остаются вашими

Инфраструктура и базы данных размещены в России. Трансграничной передачи нет.

Модели и результаты не используются для обучения моделей машинного обучения. Ни наших, ни чужих.

Доступ к задаче — только у владельца. Ссылки на скачивание подписанные и короткоживущие.

Исходные модели удаляются через 7 суток. Необратимо.

Подробно о безопасности →

Для предприятий

Если сервис подошёл, но нужно, чтобы он работал по вашим правилам:

основная надпись и обозначения по стандарту предприятия
отчёт о применимости на вашем парке деталей — для обоснования закупки
работа под NDA, при необходимости — закрытый контур на вашем оборудовании

Настройка и внедрение —от 300 000 ₽.
